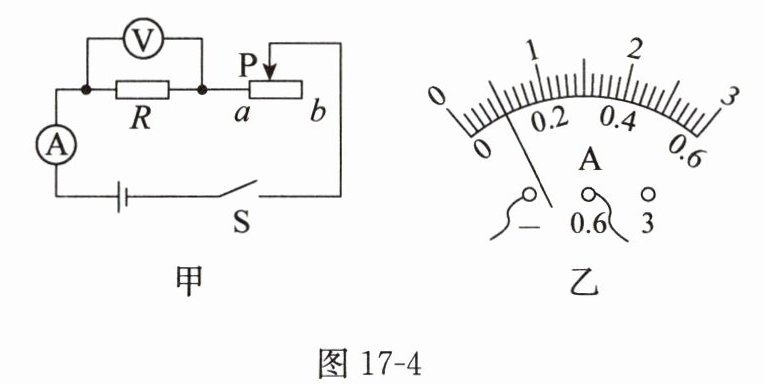

4. (湖南中考)在探究电流与电压的关系的实验中,保持定值电阻的电阻$R$不变,小明设计了如图 17 - 4 甲所示的电路图并进行实验。

(1)连接电路前,电流表有示数,应该对电流表进行调零。
(2)连接电路时,开关$S$应处于断开状态。
(3)连接完电路,实验前应将滑动变阻器的滑片$P$移至b端。
(4)某次实验中,电流表指针偏转如图 17 - 4 乙所示,其示数为0.1$A$。
(5)实验测得的$5$组数据记录在表格中,为了找到电阻一定时电流与电压的关系,处理数据的方法应是作出$U-I$图像(列举一种方法即可)。
|序号|1|2|3|4|5|
|电压$U/V$|1.2|1.6|1.8|2.0|2.4|
|电流$I/A$|0.12|0.16|0.18|0.20|0.24|

答案： （1）调零 （2）断开 （3）b （4）0.1 （5）作出$U-I$图像 解析（1）连接电路前，电流表有示数，因此应该对电流表进行调零，使指针对准零刻度线。（2）为了保护电路，连接电路时，开关应处于断开状态。（3）为了保护电路，闭合开关前，滑动变阻器的滑片应移至最大电阻处，由题图甲可知，滑片应处于b端。（4）由题图乙可知，电流表测量范围选用0～0.6 A，分度值为0.02 A，因此电流表的示数为0.1 A。（5）实验中，为了找到电阻一定时电流与电压的关系，可以根据测得的5组数据作出$U-I$图像，从而得出电流与电压的关系。
