4. 探究并联电路中电流、电压规律的电路如图 16.2 - 3 所示,闭合开关 $ S $ 后,下列说法正确的是(D)。

A.通过 $ L_1 $ 的电流一定大于通过 $ L_2 $ 的电流
B.通过 $ L_1 $ 的电流一定等于通过 $ L_2 $ 的电流
C.$ L_1 $ 两端电压一定大于 $ L_2 $ 两端电压
D.$ L_1 $ 两端电压一定等于 $ L_2 $ 两端电压

答案： D

5. 如图 16.2 - 4 所示,小阳在做探究串联电路电压规律的实验时,先闭合开关 $ S $,又用电压表分别测出 $ A $ 与 $ B $、$ B $ 与 $ C $、$ A $ 与 $ C $ 两端的电压,分别为 $ U_{AB} = 2.5 V $、$ U_{BC} = 1.5 V $、$ U_{AC} = 4 V $,然后在表格中记录数据,接下来的实验步骤是(D)。

A.整理器材,结束实验
B.分析数据,得出结论
C.换用电压表的另一测量范围,再测出一组电压值
D.换用不同规格的小灯泡和电源电压,再测出几组电压值

答案： D

6. 一辆玩具警车的简化电路如图 16.2 - 5 所示。下列说法正确的是(D)。

A.小灯泡 $ L $ 与电动机 $ M $ 是串联的
B.当 $ S_1 $、$ S_2 $ 闭合时,通过小灯泡 $ L $ 的电流和通过电动机 $ M $ 的电流一定相等
C.小灯泡 $ L $ 与电动机 $ M $ 在工作时是互相影响的
D.当 $ S_1 $、$ S_2 $ 闭合时,小灯泡 $ L $ 和电动机 $ M $ 两端的电压一定相等

答案： D

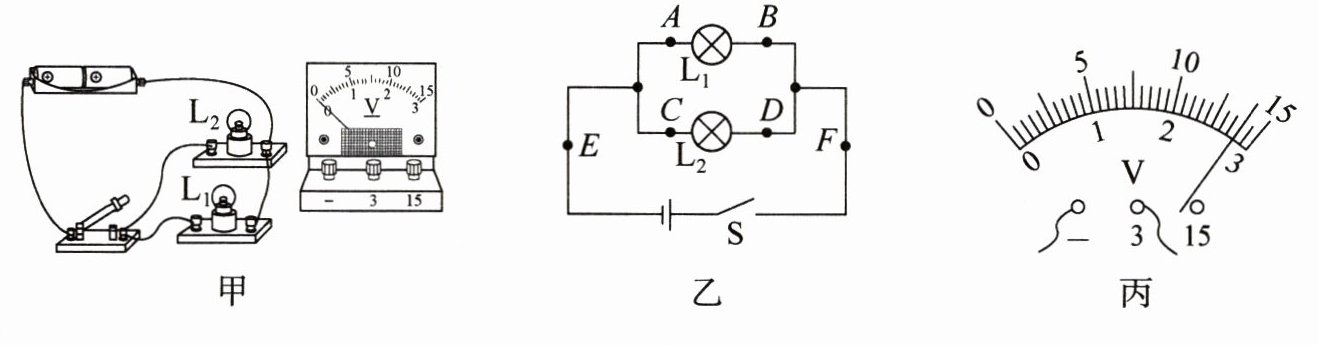

7. 在探究并联电路电压规律的实验中,小明使用了两个规格相同的灯泡。

(1)请用笔画线表示导线,在图 16.2 - 6 甲中把电路连接完整,要求：电压表测 $ L_1 $ 两端的电压,导线不要交叉。
(2)如图 16.2 - 6 乙所示的电路中,将电压表接在 $ A $、$ B $ 两点之间时,闭合开关,电压表的示数如图 16.2 - 6 丙所示,则电压表的示数为______ $ V $。
(3)依次将电压表接入电路中的 $ A $ 与 $ B $、$ C $ 与 $ D $、$ E $ 与 $ F $ 之间,接通电路后小明发现电压表示数相等。由此他得到结论：并联电路中,各支路两端的电压相等。此结论的得出______(选填“科学”或“不科学”),接下来应该进行的操作是______(填字母)。
A. 更换不同规格的小灯泡,再次实验
B. 将 $ L_1 $、$ L_2 $ 的位置交换,再次探究
C. 保持电源、小灯泡不变,多测量几次数据

答案：

(1)如图所示 　
(2)2.8　　
(3)不科学　A
