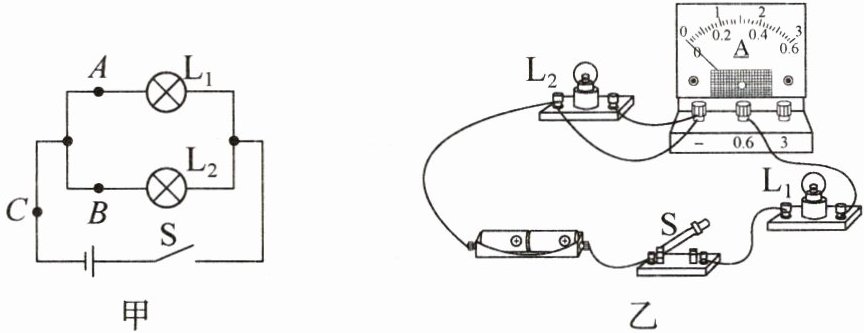

11. 在探究串、并联电路中电流的规律的实验中,小华同学设计了如图15.5-11甲所示的电路。

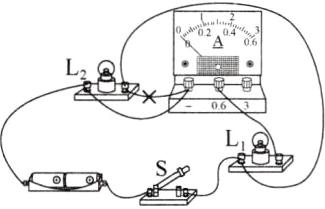

(1)测量A点电流时,小华连接的实物电路如图15.5-11乙所示,图中有一根导线连接错误,请在错误的导线上画“×”,并补画出正确的导线,注意导线不能交叉。
(2)改正电路后,小华分别测出A、B、C三点的电流并填入表格。老师看到数据后指出,表格中有一个数据是错误的,错误数据是______,出现错误的原因可能是______。
|位置|A处|B处|C处|
|电流/A|0.2|0.3|2.5|
(3)改正错误数据后,小华又更换不同规格的小灯泡,测量多组数据,才得出并联电路中电流的规律。多次测量的目的是______。

答案：
（1） （2）2.5 A 电流表使用的是0～0.6 A的测量范围，却按照0～3 A的测量范围读数 （3）得到普遍规律

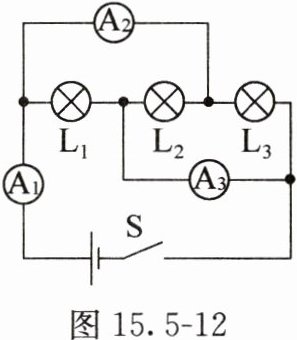

12. 如图15.5-12所示的电路中,电源电压恒定,开关S闭合后,电流表$A_{1}$、$A_{2}$、$A_{3}$的示数分别为2.2A、1.2A、1.5A。求通过小灯泡$L_{1}$、$L_{2}$、$L_{3}的电流I_{1}$、$I_{2}$、$I_{3}$。

答案： 解 根据电路图可知，三个小灯泡并联，电流表A₁测量干路电流，则$I_{A1}=I₁+I₂+I₃=2.2 A，$电流表A₂测通过小灯泡L₂、L₃的电流，则$I_{A2}=I₂+I₃=1.2 A，$电流表A₃测通过小灯泡L₁、L₂的电流，则$I_{A3}=I₁+I₂=1.5 A，$所以通过小灯泡L₁的电流$I₁=I_{A1}-I₂-I₃=2.2 A-1.2 A=1 A，$通过小灯泡L₂的电流$I₂=I_{A3}-I₁=1.5 A-1 A=0.5 A，$通过小灯泡L₃的电流$I₃=I_{A2}-I₂=1.2 A-0.5 A=0.7 A。$
