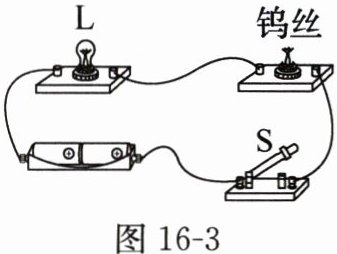

3. (湖南长沙中考)如图 16 - 3 所示,将一个白炽灯去除玻璃罩,钨丝暴露在空气中。闭合开关 $ S $,小灯泡 $ L $ 发光,钨丝不发光；向钨丝吹气时,小灯泡 $ L $ 变亮；用酒精灯给钨丝加热,小灯泡 $ L $ 逐渐变暗直至熄灭。由实验可知(B)。

A.钨丝的电阻随温度的升高而减小
B.向钨丝吹气时,钨丝电阻变小
C.给钨丝加热时,电路中的电流变大
D.小灯泡 $ L $ 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 $ L $ 的电流
]

答案： B

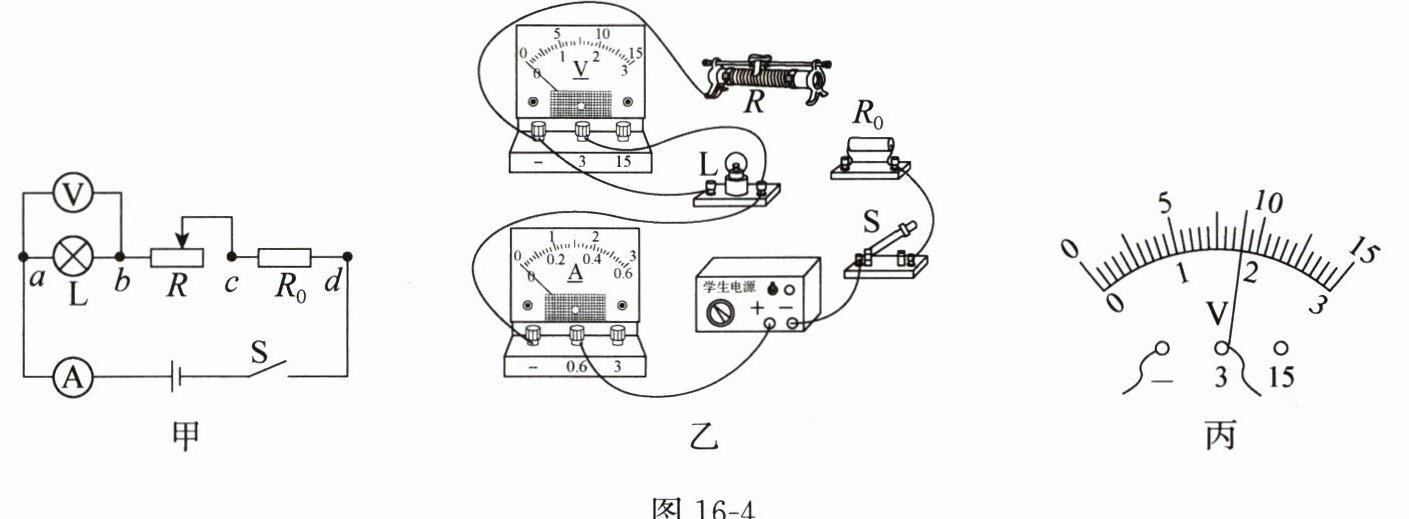

4. (河北中考改编)在探究串联电路电压规律的实验中,小明设计了图 16 - 4 甲所示的电路。其中定值电阻的电阻为 $ R_{0} $,滑动变阻器的电阻为 $ R $, $ L $ 为小灯泡。

(1)根据电路图用笔画线表示导线,将图 16 - 4 乙所示的实物图补充完整,导线不要交叉。
(2)连接好电路后,闭合开关,移动滑动变阻器的滑片至某一位置,记录电流表的示数；选择合适的测量范围,用电压表分别测出 $ a $ 与 $ b $、$ b $ 与 $ c $、$ c $ 与 $ d $、$ a $ 与 $ c $、$ b $ 与 $ d $、$ a $ 与 $ d $ 之间的电压。将这些数据记人表格。改变滑动变阻器滑片的位置,在保证电路安全的情况下再做几次实验。读取表中数据①时电压表的示数如图 16 - 4 丙所示,示数为______ $ V $。

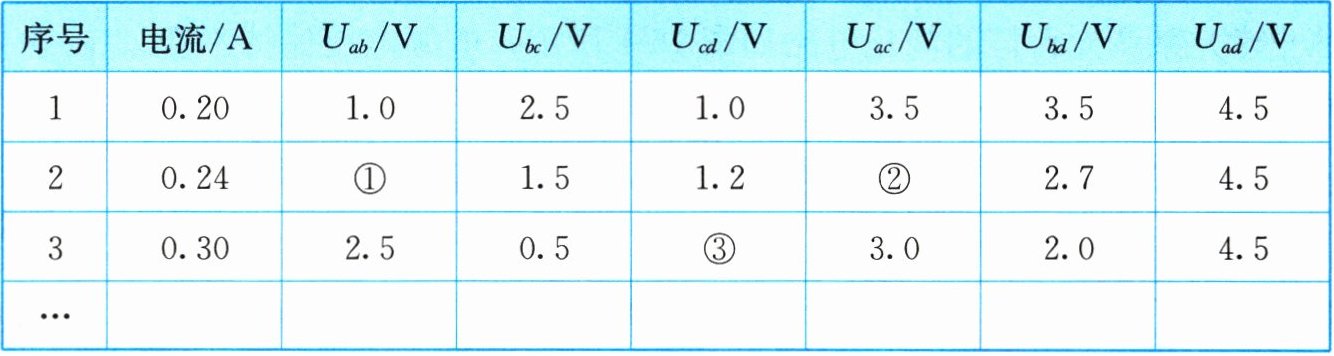

|序号|电流/A| $ U_{ab}/V $ | $ U_{bc}/V $ | $ U_{cd}/V $ | $ U_{ac}/V $ | $ U_{bd}/V $ | $ U_{ad}/V $ |
|1|0.20|1.0|2.5|1.0|3.5|3.5|4.5|
|2|0.24|①|1.5|1.2|②|2.7|4.5|
|3|0.30|2.5|0.5|③|3.0|2.0|4.5|
|...|...|...|...|...|...|...|...|

(3)根据第 1 组的实验数据可初步得出结论：串联电路中,电源两端的电压等于各用电器两端的电压之和。再做几次实验的目的是______。
(4)根据表中的实验数据,写出一条你还能发现的规律：______。

答案：
（1）见解析图　（2）1.8　（3）寻找普遍规律　（4）电阻一定时，通过导体的电流与导体两端的电压成正比（答案合理即可）解析（1）按电路图连接实物，如图所示。　　　 （2）由题图丙可知，电压表用的小测量范围，分度值为0.1 V，故示数为1.8 V。（3）探究串联电路电压规律的实验中，多次实验的目的是寻找普遍规律。（4）分析表格中的数据，观察定值电阻两端的电压与通过的电流可知，电阻一定时，通过导体的电流与导体两端的电压成正比。
