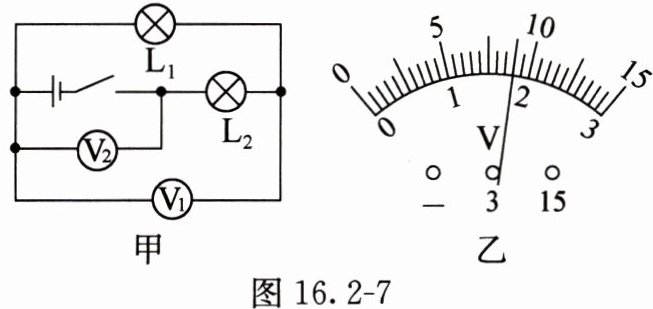

8. 在如图 16.2 - 7 甲所示电路中,闭合开关后,两个电压表指针偏转均如图 16.2 - 7 乙所示,则小灯泡 $ L_1 $ 和 $ L_2 $ 两端的电压分别为(C)。

A.$ 7.2 V $,$ 1.8 V $
B.$ 9 V $,$ 1.8 V $
C.$ 1.8 V $,$ 7.2 V $
D.$ 9 V $,$ 7.2 V $

答案： C

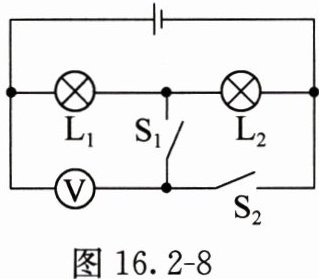

9. 在如图 16.2 - 8 所示的电路中,电源电压保持不变,当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电压表的示数是 $ 3 V $；当开关 $ S_1 $ 断开、$ S_2 $ 闭合时,电压表的示数是 $ 5 V $。小灯泡 $ L_1 $ 和 $ L_2 $ 两端的电压分别为(B)。

A.$ 2 V $,$ 3 V $
B.$ 3 V $,$ 2 V $
C.$ 2 V $,$ 8 V $
D.$ 2 V $,$ 5 V $

答案： B

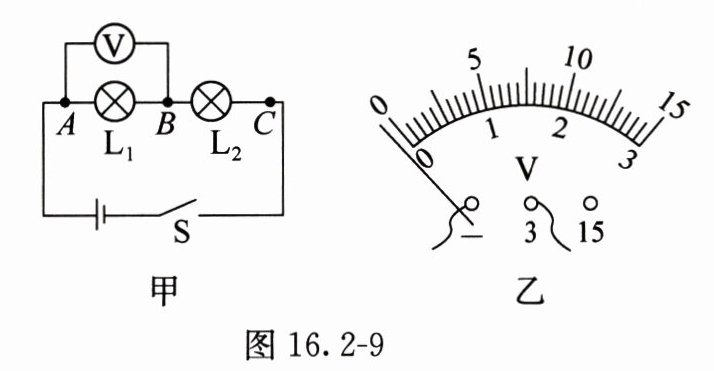

10. 小明和小华同学在探究串联电路的电压规律的实验中,都设计了如图 16.2 - 9 甲所示的电路。


(1)闭合开关前,小明发现电压表指针如图 16.2 - 9 乙所示,接下来他要进行的操作是对电压表调零。
(2)小明连接好电路后,闭合开关,发现电压表的示数为 $ 0 $,则小灯泡的故障可能是L₁短路或L₂断路。

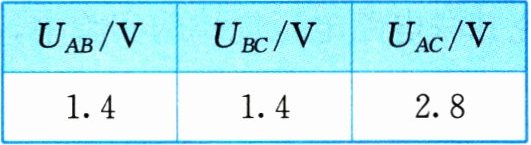

(3)排除故障后,小明完成了实验,并把数据记录在表格中。他分析实验数据得出两个结论：
①串联电路中电源两端的电压等于各小灯泡两端电压之和；②串联电路中各用电器两端的电压相等。
(4)实验结束后小明和小华互相交流,小华指出结论②是错误的,造成结论错误的原因是使用了相同规格的小灯泡进行实验；另外,小明的实验在设计方案上还存在的另一个不足之处是只进行了一次实验，结论具有偶然性。

答案：
(1)对电压表调零　　
(2)L₁短路或L₂断路　　
(3)各小灯泡两端电压之和
(4)使用了相同规格的小灯泡进行实验　只进行了一次实验，结论具有偶然性
