《2025年能力培养与测试九年级物理全一册人教版》

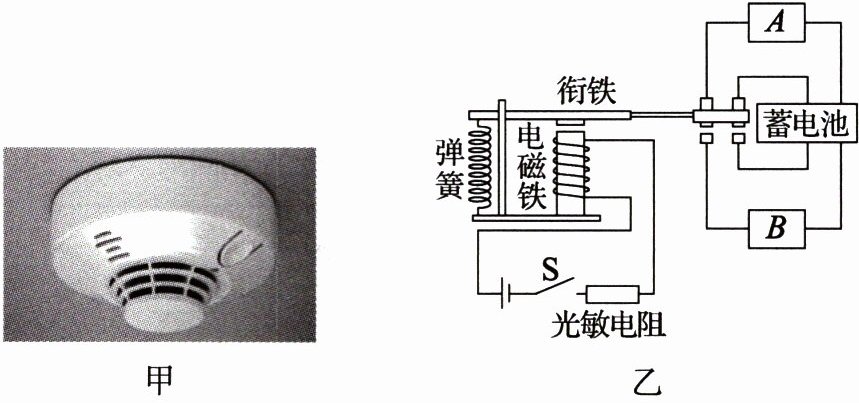

7. 吸烟有害健康。某医院为了患者的身体健康,在病房、楼道和厕所都安装了烟雾报警器。当有患者或患者家属吸烟时,报警器就会发出报警声。该医院安装的烟雾报警器如图 20.3 - 7 甲所示,其简化电路如图 20.3 - 7 乙所示,其中控制电路由光敏电阻、电磁铁(线圈阻值不变)、电源(电压保持不变)、开关等组成；工作电路由工作电源、扬声器、指示灯、导线等组成。已知光敏电阻的电阻随光照强度的减弱而增大,当光敏电阻接收到的光强减弱到一定程度时,工作电路接通,扬声器发出报警声。下列有关说法不正确的是(A)。

A.要提高报警器的灵敏度,可适当增大电源电压
B.电磁铁的上端为 S 极
C.根据报警器的工作原理判断,B 处应接指示灯
D.当光照强度减弱时,线圈的电功率变小

答案： A

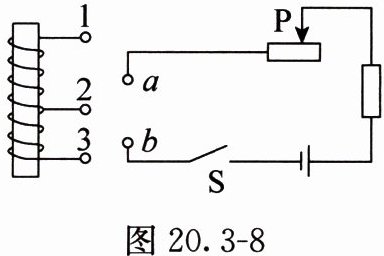

8. 小明在探究电磁铁磁性的强弱与线圈匝数是否有关的实验中,设计了如图 20.3 - 8 所示的电路。实验步骤如下：
①将电磁铁的接线柱 1、2 接入 a、b 之间,闭合开关 S,调节滑动变阻器的滑片 P 到某位置。用电磁铁下端吸引大头针,记录电磁铁接入电路的线圈匝数 $ n $ 和吸引大头针的个数 $ N $,断开开关 S；
②将电磁铁的接线柱 1、3 接入 a、b 之间,闭合开关 S,调节滑动变阻器的滑片 P 到另一位置。用电磁铁下端吸引大头针,记录电磁铁接入电路的线圈匝数 $ n' $ 和吸引大头针的个数 $ N' $,断开开关 S。
根据以上内容,回答下列问题。

(1)小明的实验设计不能实现探究目的的原因是没有电流表，不能控制电流不变。
(2)实现探究目的所需要的实验器材是电流表,操作方法是改变匝数后，调节滑动变阻器的滑片P，使电流表的示数不变。

答案： （1）没有电流表，不能控制电流不变 （2）电流表 改变匝数后，调节滑动变阻器的滑片P，使电流表的示数不变
