《2025年能力培养与测试九年级物理全一册人教版》

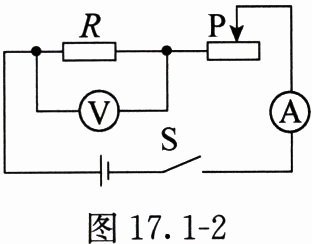

4. 探究电流与电压的关系时,用如图17.1-2所示的电路,要求“保持电阻不变”,这一要求的含义是(C)。

A.保持滑动变阻器的滑片位置不动
B.保持定值电阻两端的电压不变
C.保持定值电阻的电阻R不变,调节滑片到不同位置
D.调节滑片,保持电路中的电流不变
]

答案： C

5. 在探究电流与电压、电阻的关系时,小宁根据收集到的数据画出如图17.1-3所示的图像。下列结论与图像相符的是(A)。

A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小
]

答案： A

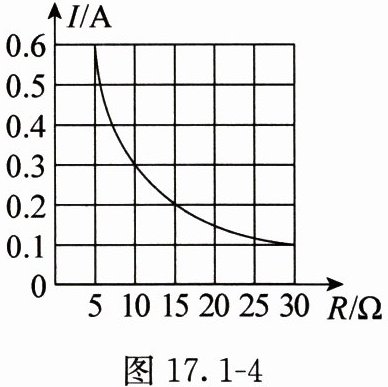

6. 在探究电流与电压、电阻的关系实验中,小明根据实验数据画出如图17.1-4所示的图像。下列结论与图像相符的是(C)。

A.电阻一定时,电流随电压的增大而增大
B.电阻一定时,电压随电流的增大而增大
C.电压一定时,电流随电阻的增大而减小
D.电压一定时,电阻随电流的增大而减小
]

答案： C

7. 将一个电阻为10Ω的定值电阻和一个电阻为20Ω的定值电阻分别接到同一个电源的两端,若通过电阻为10Ω的定值电阻的电流为1A,则通过电阻为20Ω的定值电阻的电流为(D)。
A.2.0A
B.0.25A
C.3.0A
D.0.5A

答案： D

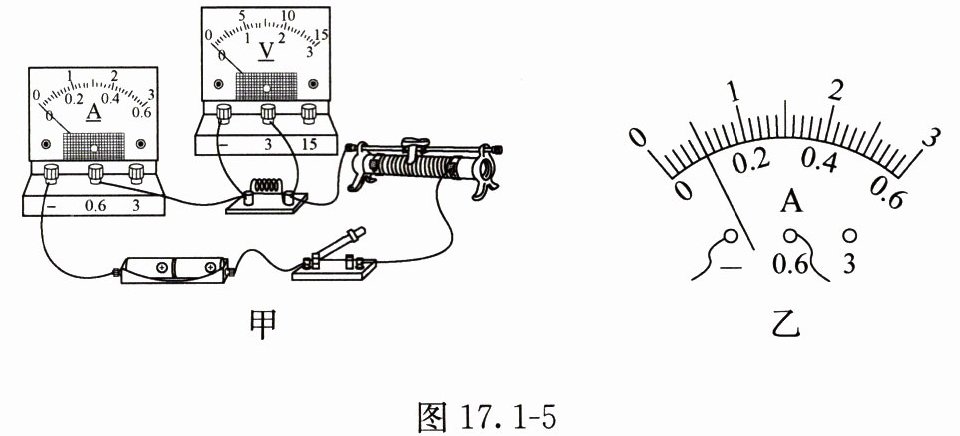

8. 在探究电流与电压的关系实验中,小潘设计并连接了如图17.1-5甲所示的电路。

(1)在闭合开关前,滑动变阻器的滑片应移到最左(选填“左”或“右”)端。
(2)闭合开关,移动滑动变阻器的滑片,当电压表的示数为1.0V时,电流表的示数如图17.1-5乙所示,则电流表的示数为0.1A。

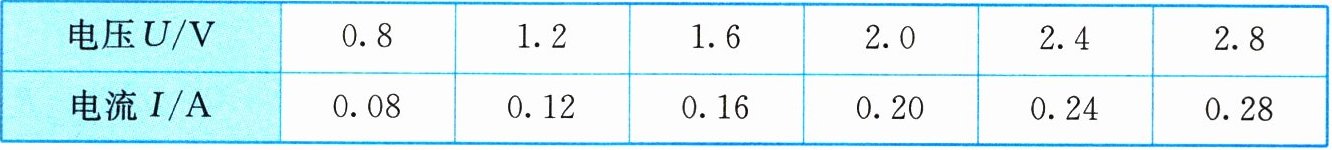

(3)继续移动滑动变阻器的滑片,进行多次测量,记录的实验数据如下表所示。
|电压U/V|0.8|1.2|1.6|2.0|2.4|2.8|
|电流I/A|0.08|0.12|0.16|0.20|0.24|0.28|

分析表中数据可知：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。

答案： （1）左 （2）0.1 （3）导体的电阻一定时，通过导体的电流与导体两端的电压成正比
