1. (2025·滁州)如图所示的电路,$R_1$为定值电阻,$R_2$为滑动变阻器,电源电压保持不变。闭合开关$S$,在滑动变阻器滑片$P$从中点向右移动的过程中,下列说法正确的是(

A.电压表$V$的示数变小
B.电流表$A$的示数不变
C.电流表$A_1$的示数变大
D.电压表$V的示数与电流表A_1$示数的比值不变
D
)A.电压表$V$的示数变小
B.电流表$A$的示数不变
C.电流表$A_1$的示数变大
D.电压表$V的示数与电流表A_1$示数的比值不变
答案:
D

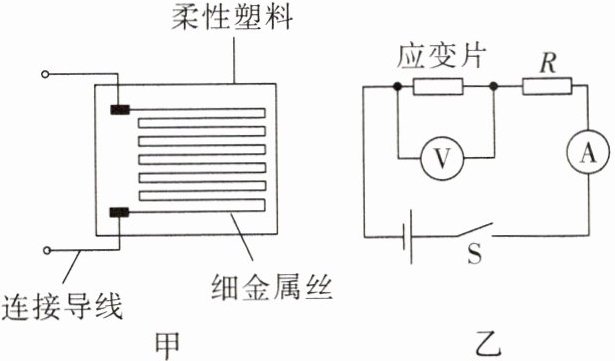

2. (2023·安徽中考)将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图甲所示。将它接入图乙所示的电路,电源电压不变,$R$为定值电阻。闭合开关$S$,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的(

A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小
D
)A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小
答案:
D

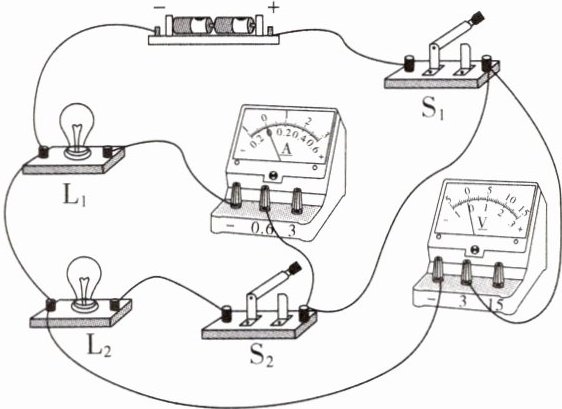

3. (2025·毫州)如图所示的电路,电源电压恒定。先闭合$S_1$,再闭合$S_2$,下列分析正确的是(

A.电流表、电压表的示数均变大
B.电流表、电压表的示数均变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的比值变大
C
)A.电流表、电压表的示数均变大
B.电流表、电压表的示数均变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的比值变大
答案:
C
例2
(2025·宿州)如图所示的电路,$R_1阻值为12\Omega$,闭合开关后,电流表示数为$0.5A$。求
(1)电源电压。
(2)若在虚线框内的部分电路接入一个电阻$R_2$,使得接入前后电流表的示数变化了$0.3A$,求$R_2$的阻值。

(2025·宿州)如图所示的电路,$R_1阻值为12\Omega$,闭合开关后,电流表示数为$0.5A$。求
(1)电源电压。
(2)若在虚线框内的部分电路接入一个电阻$R_2$,使得接入前后电流表的示数变化了$0.3A$,求$R_2$的阻值。
答案:
(1)6V
(2)18Ω或20Ω 解析:
(1)闭合开关,电流表测通过$R_{1}$的电流,由$I=\frac{U}{R}$可得,电源电压$U=I_{1}R_{1}=0.5A×12\Omega=6V$。
(2)若在虚线框的部分电路中接入一个电阻$R_{2}$,使得接入前后电流表的示数变化0.3A,连接方式有两种:一是将$R_{2}$串联在电路中,电路中电流应减小0.3A,此时电路中电流$I_{串}=I_{1}-0.3A=0.5A-0.3A=0.2A$;由$I=\frac{U}{R}$可得,电路中总电阻$R_{总}=\frac{U}{I_{串}}=\frac{6V}{0.2A}=30\Omega$;$R_{2}$的阻值$R_{2}=R_{总}-R_{1}=30\Omega-12\Omega=18\Omega$。二是将$R_{2}$并联在电路中,电路中电流应增加0.3A,根据并联电路电流特点可知,增加的0.3A即为通过$R_{2}$的电流,即$I_{2}=0.3A$;由$I=\frac{U}{R}$可得,$R_{2}$的阻值$R_{2}=\frac{U}{I_{2}}=\frac{6V}{0.3A}=20\Omega$。
(1)6V
(2)18Ω或20Ω 解析:
(1)闭合开关,电流表测通过$R_{1}$的电流,由$I=\frac{U}{R}$可得,电源电压$U=I_{1}R_{1}=0.5A×12\Omega=6V$。
(2)若在虚线框的部分电路中接入一个电阻$R_{2}$,使得接入前后电流表的示数变化0.3A,连接方式有两种:一是将$R_{2}$串联在电路中,电路中电流应减小0.3A,此时电路中电流$I_{串}=I_{1}-0.3A=0.5A-0.3A=0.2A$;由$I=\frac{U}{R}$可得,电路中总电阻$R_{总}=\frac{U}{I_{串}}=\frac{6V}{0.2A}=30\Omega$;$R_{2}$的阻值$R_{2}=R_{总}-R_{1}=30\Omega-12\Omega=18\Omega$。二是将$R_{2}$并联在电路中,电路中电流应增加0.3A,根据并联电路电流特点可知,增加的0.3A即为通过$R_{2}$的电流,即$I_{2}=0.3A$;由$I=\frac{U}{R}$可得,$R_{2}$的阻值$R_{2}=\frac{U}{I_{2}}=\frac{6V}{0.3A}=20\Omega$。
