《2025年新编基础训练九年级物理上册通用版Y》

1. 一个滑动变阻器标有“1.5 A 50 Ω”的字样,当它与一个阻值为 30 Ω 的电阻串联接入电路时,整个电路总电阻的变化范围为(A)
A.30～80 Ω
B.0～80 Ω
C.0～50 Ω
D.0～30 Ω

答案： A

2. 如图所示的电路,电源电压不变,闭合开关 S,滑动变阻器滑片逐渐向左移动。下列说法正确的是(D)

A.电压表示数增大
B.电流表示数减小
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变小

答案： D

3. 有两个阻值不同的定值电阻$R_{1}、$$R_{2},$它们的电流随电压变化的I-U图像如图所示,如果$R_{1}、$$R_{2}$串联后的总电阻为$R_{串},$并联后的总电阻为$R_{并},$下列说法中(A)$①R_{1}＞R_{2}②R_{并}$在Ⅲ区域$③R_{串}$在Ⅱ区域$④R_{串}$在Ⅰ区域
A.只有①②④正确
B.只有①②③正确
C.只有①③正确
D.只有②④正确

答案： A

4. 如图所示的电路中,已知$R_{1}= 6Ω$,$R_{2}= 3Ω$,$R_{3}= 5Ω$,则电路中$R_{1}$、$R_{2}$、$R_{3}$三个电阻的等效电阻值为(C)

A.11 Ω
B.9 Ω
C.7 Ω
D.2 Ω

答案： C

5. 有两个电阻$R_{1}= 20Ω$,$R_{2}= 30Ω$,把它们串联在某电路中,通过它们的电流之比$I_{1}:I_{2}= $1:1,加在它们的两端电压之比$U_{1}:U_{2}= $2:3；如果把它们并联在某电路中,通过它们的电流之比$I_{1}:I_{2}= $3:2。

答案： 1:1 2:3 3:2

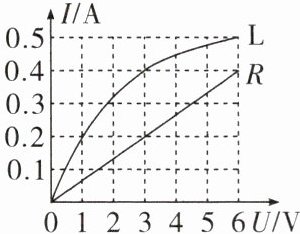

6. 如图所示为灯泡 L 和定值电阻 R 的$I-U$图像,若将 L 和 R 并联在电源电压为 3 V 的电路中,干路电流为0.6A；若将其串联在电源电压为 4 V 的电路中,L 和 R 的阻值之比为1:3。

答案： 0.6 1:3

7. (2025·滁州)如图所示的电路中,电源电压保持不变,$R_{1}= R_{2}= R_{3}= 20Ω$,当$S_{1}$、$S_{2}$都断开时,电流表的示数是 0.3 A。求：
(1)电源电压。
(2)$S_{1}$、$S_{2}$都闭合时,电流表的示数。

答案：

(1)12 V

(2)1.2 A
