1.(物理学与工程实践)前段时间,某公司发布了全球首款三折叠屏手机,为手机市场注入了新鲜血液。解锁手机屏幕可简化为三个开关控制的电路,分别是$S_1$(密码解锁)、$S_2$(指纹解锁)、$S_3$(人脸解锁),小灯泡$L$亮表示手机屏幕解锁,三种方式任意一种都能解锁手机,下列电路图中可能的是(C)

答案： C

2. 如图所示的是小明家的智能纸巾盒,在使用时小明发现智能纸巾盒的工作状态由两个开关控制。开关$S_1$闭合,装置开机并处于待机状态,指示灯亮；用手遮挡感应区时开关$S_2$闭合,电动机转动送纸。能实现上述控制方式的电路图是(A)

答案： A

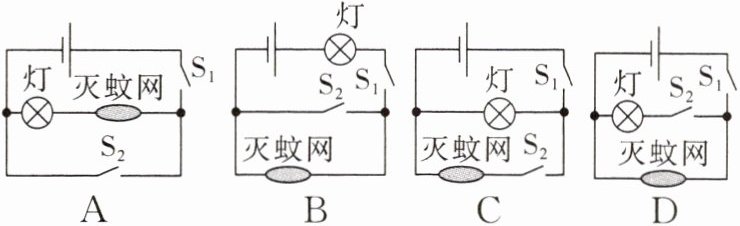

3. 如图所示的灭蚊拍具有灭蚊和照明功能,当只闭合开关$S_1$时,灭蚊拍能灭蚊但灯不亮；当$S_1和S_2$都闭合时,灭蚊拍既能灭蚊又能照明。选项中设计的电路图符合上述功能的是(D)

答案： D

4. 新国标电动车上装有转向灯和蜂鸣器,开关拨至“左”时,左转向灯亮、蜂鸣器响；开关拨至“右”,右转向灯亮、蜂鸣器响；左、右转向灯不能同时亮,下列电路图设计合理的是(C)

答案： C

5.(物理学与日常生活)如图所示的是一个有冷、热两挡的电吹风原理示意图,图中$A$是一个带风叶的小电动机,$B$是一段电热丝,$S_1$、$S_2$是两个开关,$C$是接照明电路的插头,请你用笔画线代替导线按要求将这些器材连接成一个电路(连线不要交叉)。
要求：只闭合$S_1$时吹冷风,只闭合$S_2$时既无风又不发热,同时闭合$S_1$、$S_2$时吹热风。
连线时不能超出电吹风的外壳。

答案：
如图所示

6. 现要为一仓库设计一个电路,取货人在前门按开关$S_1$,电铃响,红灯亮；送货人在后门按开关$S_2$,电铃响,绿灯亮。请你按要求设计一个电路图。

答案：
如图所示
