《2025年新编基础训练九年级物理上册通用版Y》

|①大小 ②横截面积 ③通过改变接入电路中电阻丝的长度来改变电阻的大小|
|④一上一下 ⑤保护电路及改变电路中电流的大小 ⑥正比 ⑦反比|
|⑧$I=\frac{U}{R}$ ⑨$U=IR$;$R=\frac{U}{I}$ ⑩$R=\frac{U}{I}$ ⑪ ⑫$R=R_{1}+R_{2}$|
|⑬$\frac{U_{1}}{U_{2}}=\frac{R_{1}}{R_{2}}$ ⑭$\frac{1}{R}= \frac{1}{R_{1}}+\frac{1}{R_{2}}$ ⑮$\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$|

答案： ①大小 ②横截面积 ③通过改变接入电路中电阻丝的长度来改变电阻的大小 ④一上一下 ⑤保护电路及改变电路中电流的大小 ⑥正比 ⑦反比 ⑧$I=\frac{U}{R}$ ⑨$U=IR$;$R=\frac{U}{I}$ ⑩$R=\frac{U}{I}$ ⑪ ⑫$R=R_{1}+R_{2}$ ⑬$\frac{U_{1}}{U_{2}}=\frac{R_{1}}{R_{2}}$ ⑭$\frac{1}{R}= \frac{1}{R_{1}}+\frac{1}{R_{2}}$ ⑮$\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$

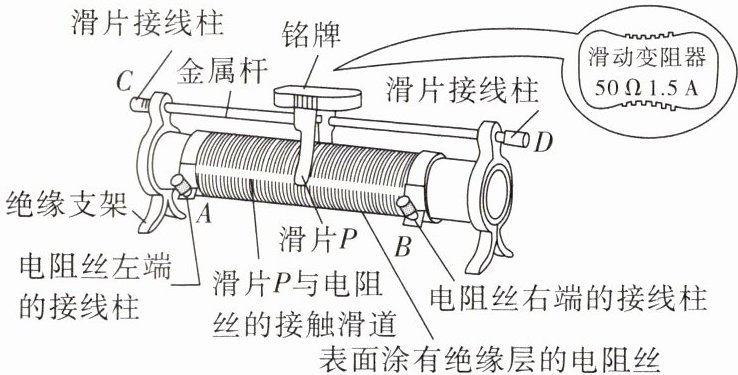

1. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。图示铭牌上标有“$50\Omega$ $1.5A$”的字样,如果将$A$、$C$接线柱接入电路中,当滑片向$C$端移动时,接入电路的电阻值变小(选填“变大”“变小”或“不变”),此时接入电路的有效电阻丝为AP(选填“$AP$”或“$BP$”)。当滑片$P$移到中间时,$CD$间的电阻是0$\Omega$,$AB$间的电阻是50$\Omega$,$AP$间的电阻是25$\Omega$。其中“$1.5A$”表示滑动变阻器允许通过的最大电流是1.5A。如果把滑动变阻器$A$、$D$接线柱接入电路中,要使变阻器连入电路部分的电阻增大,则滑片$P$应向右(选填“左”或“右”)滑动。

答案： 长度 变小 AP 0 50 25 允许通过的最大电流是1.5A 右

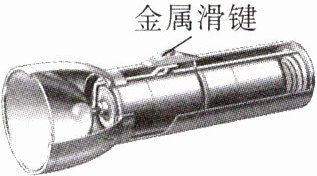

2. 当图示手电筒小灯泡两端的电压为$3V$时,测得通过的电流是$0.3A$,那么这个小灯泡的电阻是10$\Omega$。时间久了,当小灯泡两端的电压变为$2.2V$时,通过小灯泡的电流是0.22$A$；当小灯泡两端的电压为$0V$时,小灯泡的电阻是10$\Omega$。(不考虑温度对小灯泡电阻的影响)

答案： 10 0.22 10
