《2025年新编基础训练九年级物理上册通用版Y》

一、电路
1. 常见电路元件。
电源：供电的元件；用电器：利用电来工作的元件；开关：控制电路通断的元件。
2. 电路：用导线把电源、用电器、开关等连接起来就组成了电路。

答案： 1.供电 电 通断 2.电源 用电器 开关

二、通路、开路和短路
1. 电路接好后,闭合开关,处处相通的电路叫作通路。
2. 开关未闭合,或导线断裂、接头松脱,致使线路在某处断开,叫作开路,也叫作断路。
3. 导线不经过用电器,直接跟电源两极连接的电路,叫作短路。短路时,电路中的电流很大,电源和导线会因发热过多而被烧坏。因此,在实验中,电源的两极是不允许直接用导线连接起来的。

答案： 1.处处相通 2.导线断裂 接头松脱 断开 3.用电器 电源两极 电源 导线 不允许

三、电路图
用规定的符号表示电路连接情况的图,叫作电路图。在画电路图时,要求：
(1)要用统一规定的符号；
(2)连接线要画成横平竖直；
(3)电路图要简洁、整齐、美观。

答案： 符号 统一规定 横平竖直 简洁、整齐、美观

四、串联电路
1. 用电器串联组成的电路叫作串联电路。
2. 串联电路的特点：①用电器互相影响；②开关控制整个电路。开关的位置变了,其控制作用不变。

答案： 1.串联组成 2.互相影响 整个 不变

五、并联电路
1. 用电器并联组成的电路叫作并联电路。
2. 并联电路的特点：①有干路、支路之分；②用电器互不影响。干路上开关控制整个电路的用电器,支路上开关只控制所在支路上的用电器。

答案： 1.并联 2.互不影响 整个电路 所在支路上

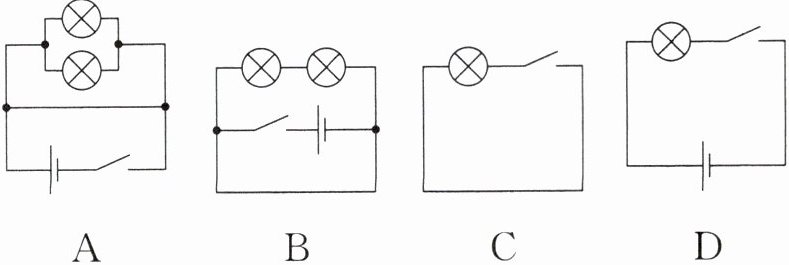

[典例 1] 如图所示的电路图中,正确的是(D)

答案： D

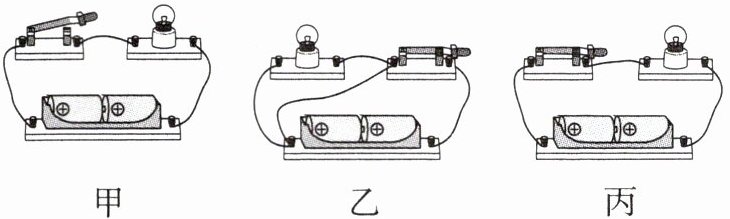

[典例 2] 对如图所示的三个电路的状态判断正确的是(A)

A.甲开路、乙短路、丙通路
B.甲通路、乙短路、丙断路
C.甲开路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： A
