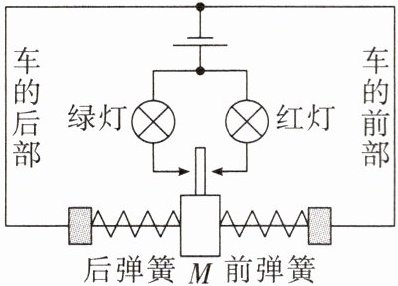

10.(物理学与工程实践)汽车中有如图所示的电路。电路中上端带金属细杆的金属滑块 M 与两侧金属弹簧相连并接入电路中,M 与弹簧套在光滑绝缘的水平细杆上。汽车静止时,M 上的金属细杆与红、绿灯下端的触头都不接触,那么当汽车向前启动时,红灯______不亮,绿灯______亮。(均选填“亮”或“不亮”)

答案： 不亮 亮

11. 在如图所示的电路中,当只闭合开关$ S_2$时,灯泡$ L_2、$$L_3$是串(选填“串”或“并”)联的；当开关$ S_1、$$S_2、$$S_3$都闭合时,灯泡L₃被短路,另两个灯泡是并(选填“串”或“并”)联的。

答案： 串 L₃ 并

12.(物理学与日常生活)汽车的座椅和安全带插口各相当于一个开关,人坐在座椅上时,座椅开关闭合,指示灯亮；将安全带插入插口时,安全带开关闭合,指示灯熄灭。请你按照要求将如图所示的电路图补充完整。(电阻 R₀用于保护电路)

答案：
如图所示

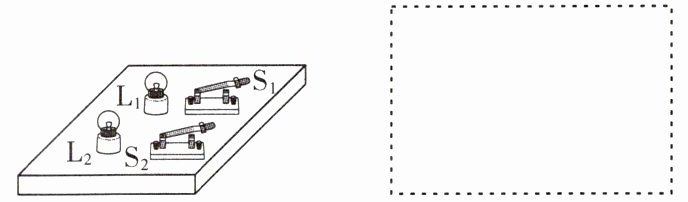

13. 如图所示,电路盒内有电源和导线,面板上有两个灯泡$ L_1、$$L_2,$两个开关$ S_1、$$S_2。$要探究盒内的电路连接,小明同学做了多次实验并将结果填入表中,根据实验结果完成：

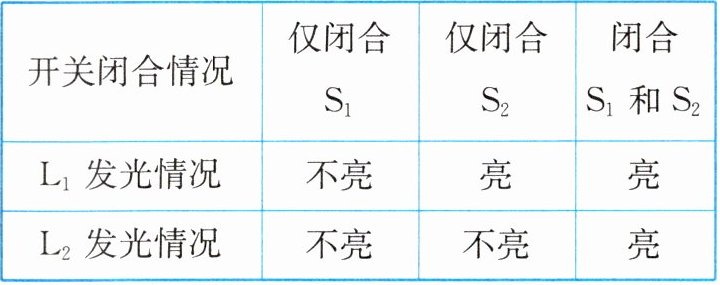

|开关闭合情况|仅闭合$ S_1$|仅闭合$ S_2$|闭合$ S_1$和$ S_2$|
|$L_1$发光情况|不亮|亮|亮|
|$L_2$发光情况|不亮|不亮|亮|
(1)两灯是并联的。
(2)在虚线框内画出此电路盒中的电路图。

如图所示

答案：

(1)并
(2)如图所示
