8. 如图是测量支路灯泡$L_1$电流的电路图,请在虚线框内填入电源和电流表的电路符号。

答案：
如图所示
　　　　　　　　　　

9. 从显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管内(B)
A.电流的方向是从热灯丝到荧光屏
B.电流的方向是从荧光屏到热灯丝
C.显像管内是真空的,无法通过电流
D.电视机使用的是交流电,显像管中电流的方向不断改变

答案： B

10. (物理学与日常生活)如图是加油站里常见的“静电释放器”。工作人员提油枪加油前,必须用手触摸释放器来清除身体上的静电。下列说法正确的是(A)

A.“除电”时人体和释放器之间形成通路,有电流通过
B.人体与衣服摩擦过程中创造了电荷,使人体带上了电
C.若人体带有负电,“除电”时电流方向是从手流向静电释放器
D.“除电”后,人体上就没有电荷了

答案： A

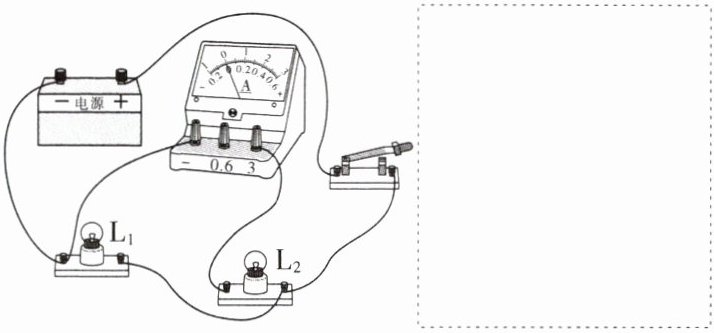

11. 请根据如图所示的实物图,在虚线框内画出相应的电路图。

答案：
如图所示
　　　　　　　　　　

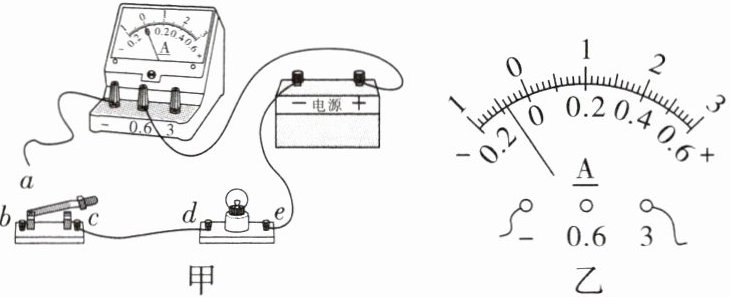

12. (科学探究)如图甲所示,这是用电流表测量通过灯泡电流的实验装置图。其中导线的a端没有连接,如果把导线a端与接线柱b连接,开关闭合时能正常测出通过灯泡的电流,开关断开时,能使电路断开。

(1)如果把导线a端与接线柱c连接,预计出现的情况为无论开关闭合与否，电路均为通路，电流表始终显示电路中电流大小。
(2)如果把导线a端与接线柱e连接,预计出现的情况为电流表直接接到电源两极上，长时间会损坏电流表，损坏电源，电灯不亮。
(3)如果把导线a端与接线柱b连接,闭合开关,电流表的示数如图乙所示,请你写出从图中得到的三条信息。
①使用的电流表量程是0~0.6A；
②电流表的读数为0.3A；
③电流表的分度值为0.02A。

答案：
(1)无论开关闭合与否，电路均为通路，电流表始终显示电路中电流大小
(2)电流表直接接到电源两极上，长时间会损坏电流表，损坏电源，电灯不亮
(3)①使用的电流表量程是0~0.6A ②电流表的读数为0.3A ③电流表的分度值为0.02A
