《2025年新编基础训练九年级物理上册通用版Y》

1. 在“探究串联电路中的电流”实验中,某同学用电流表分别测出图中a、b、c三处的电流大小,并初步得到它们之间关系的结论。为了进一步探究它们之间的关系,下一步他的操作正确的是(D)

A.将电源两极对调,再次测量a、b、c三处的电流
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将两个灯泡位置对调,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流

答案： D

2. 关于串、并联电路中的电流,下列说法正确的是(A)
A.在串联电路中,通过各用电器的电流相等
B.在并联电路中,通过各用电器的电流一定相等
C.在并联电路中,干路中的电流可能小于各支路电流之和
D.在串联电路中,通过各用电器的电流有可能不相等

答案： A

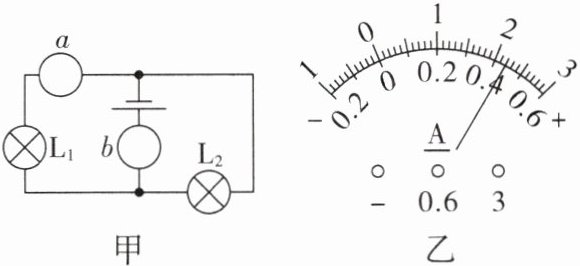

3. 如图甲所示,a表、b表均为电流表且接法正确,两表示数偏转都如图乙所示,则通过$L_1$和$L_2$的电流分别是(D)

A.都是0.44 A
B.都是2.2 A
C.0.44 A、2.2 A
D.0.44 A、1.76 A

答案： D

4. (2025·蚌埠) 如图所示的电路,闭合开关S后,电流表A的示数为0.5 A,电流表$A_1$的示数为0.3 A,则下列说法正确的是(C)

A.$L_1$与$L_2$串联
B.电流表A只测通过$L_2$的电流
C.通过$L_1、$$L_2$的电流分别是0.3 A、0.2 A
D.通过$L_1、$$L_2$的电流分别是0.2 A、0.5 A

答案： C

5. (2025·芜湖) 如图所示,用电流表测量通过灯L的电流时,电流表所显示的数值实际上是通过它本身的电流值,我们将电流表所显示的数值当作通过灯L的电流值,这是因为串联电路中各处的电流是相等的。

答案： 串联电路中各处的电流是相等的

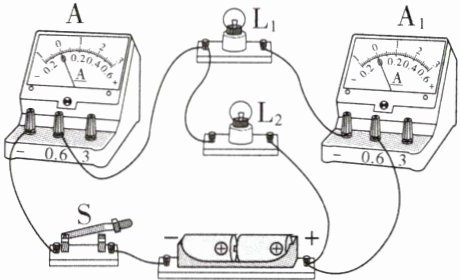

6. 如图所示,已知两电流表的示数分别是0.4 A和1.2 A,通过灯$L_1$的电流与通过灯$L_2$的电流之比为$1:2$。

答案： $1:2$

7. 如图所示,当开关$S_1$闭合$,S_2$断开时,电流表A的示数为0.24 A,则通过灯$L_1$的电流是0.24A,通过灯$L_2$的电流是0.24A；当$S_1$和$S_2$都闭合时,电流表的示数为0.56 A,则此时通过灯$L_1$的电流为0.56A,通过灯$L_2$的电流为0A。

答案： 0.24　0.24　0.56　0

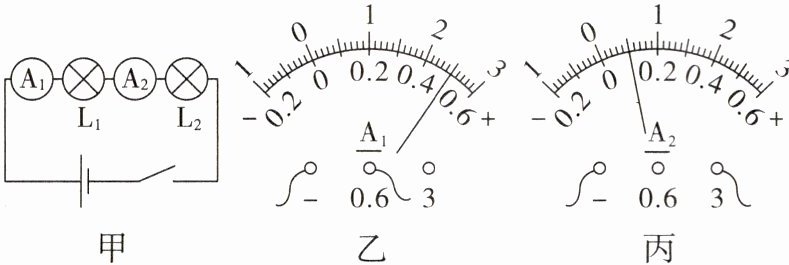

8. (2025·淮南) 小明通过比较电路中不同位置的电流表的示数来研究串联电路的电流特点,所设计的电路图如图甲所示。闭合开关后,两电流表指针偏转情况分别如图乙、丙所示。

(1)小明发现电流表$A_2$的指针偏转角度比$A_1$的小,所以他认为“串联电路中电流每流经一个用电器都会减弱一些”,请你指出造成他判断错误的原因是没有考虑两个电流表所选的量程不同。
(2)电流表$A_1$的示数是0.5A,流过$L_1$的电流应记作0.5A。

答案：
(1)没有考虑两个电流表所选的量程不同　
(2)0.5　0.5
