1. 如图所示,当量程为0~3 V时,电压表的示数为0.6V；当量程为0~15 V时,电压表的示数为3V。

答案： 0.6 3

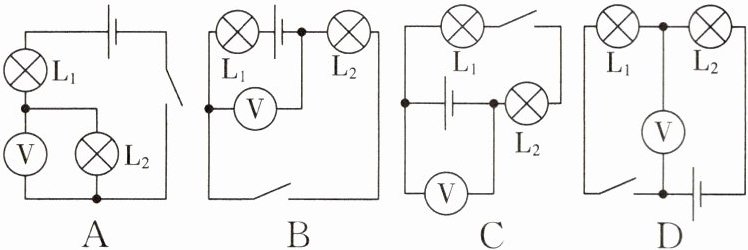

2. 如图所示,当开关闭合时,用电压表能测出灯$L_1$两端电压的是(D)

答案： D

3. 如图所示,闭合开关后,电压表测量的是(D)

A.$L_1$和电源两端电压
B.$L_2$两端的电压
C.电源电压
D.$L_1$两端的电压

答案： D

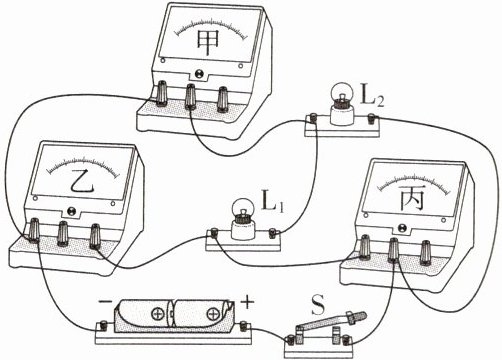

4. (2025·合肥)如图所示的实物电路由电源、开关S、两个小灯泡$L_1、$$L_2$和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后,两个小灯泡$L_1、$$L_2$均能发光,三个电表均有示数。下列关于甲、乙、丙三个电表的判断,正确的是(C)

A.甲是电流表,乙、丙是电压表
B.丙是电压表,甲、乙是电流表
C.乙是电流表,甲、丙是电压表
D.丙是电流表,甲、乙是电压表

答案： C

5. (2025·铜陵)如图所示,闭合开关S后,灯泡$L_1$和$L_2$都发光,两电表均有示数。一段时间后,某个灯泡发生故障,两灯泡都熄灭,电流表示数为零,电压表示数比原来还大,则故障是$L_{2}$ 开路。

答案： $L_{2}$ 开路

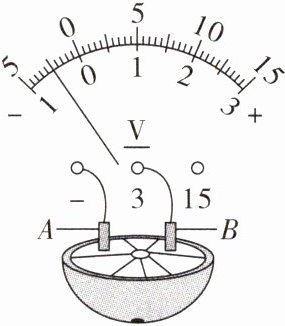

6. 取一个橙子从中间切开,把金属片A、B分别插入其中,就制成了一个水果电池。用调零的电压表测量水果电池电压的情景如图所示,请在图中标出水果电池的“+”“-”极。

答案：
如图所示

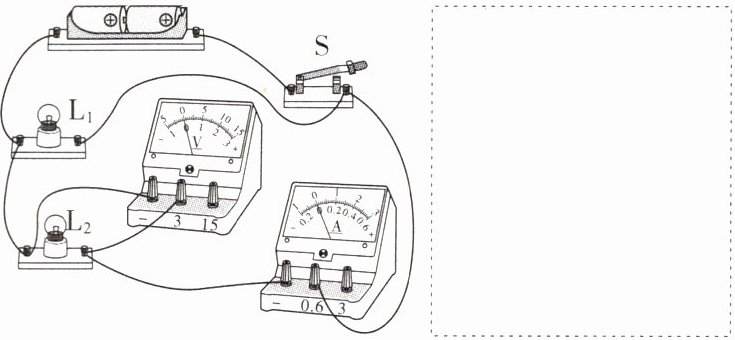

7. (模型建构)根据实物图在虚线框内画出相应的电路图。

答案：
如图所示

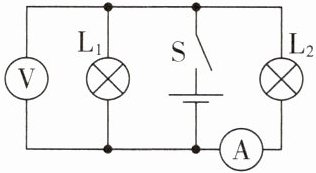

8. (2025·滁州)如图所示的电路,电源电压不变,闭合开关S后,灯$L_1$和$L_2$均发光。过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是(B)

A.$L_2$断路
B.$ L_1$断路
C.$L_2$短路
D.$ L_1$短路

答案： B
