《2025年新编基础训练九年级物理上册通用版Y》

1. (2025·马鞍山)如图所示,电源电压恒定。闭合开关S,电路正常工作一段时间后,灯泡L突然熄灭,电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障,其他元件均完好。下列说法中(C)

①可能灯泡L开路 ②可能电阻R开路
③可能灯泡L短路 ④可能电阻R短路
A.只有②③正确
B.只有③④正确
C.只有①③正确
D.只有①④正确

答案： C

2. 如图所示的电路中,电源电压保持不变。闭合开关后,两灯均发光,若$L_2$突然开路,则发生的情况是(D)

A.灯泡$L_1$变暗
B.电压表V示数变大
C.电流表$A_1$示数变小
D.电流表$A_2$示数变小

答案： D

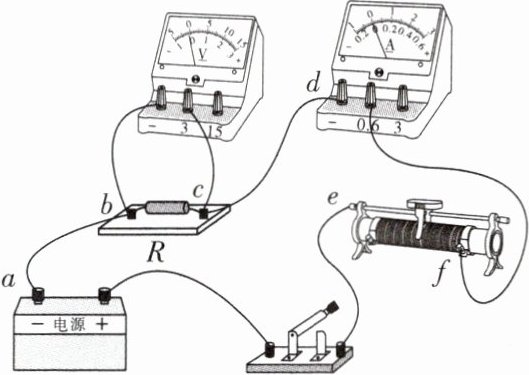

3. (2024·蚌埠)如图所示,电源电压为6V,闭合开关后,小明发现电流表、电压表示数均为0,他用一根导线检查电路故障,当将该导线两端分别接到a、d接线柱上,发现电流表有示数,电压表示数仍为0；当将该导线两端分别接到c、f接线柱上,发现电压表有示数,电流表示数仍为0,由此可判断故障是(A)

A.导线cd断路
B.滑动变阻器断路
C.电阻R断路
D.电阻R短路

答案： A

4. (2025·亳州)如图所示,闭合开关,灯泡不亮,电流表无示数。将电压表接在ab两点无示数；接在ac两点有示数。则故障原因可能是(C)

A.滑动变阻器短路
B.滑动变阻器开路
C.小灯泡开路
D.小灯泡短路

答案： C

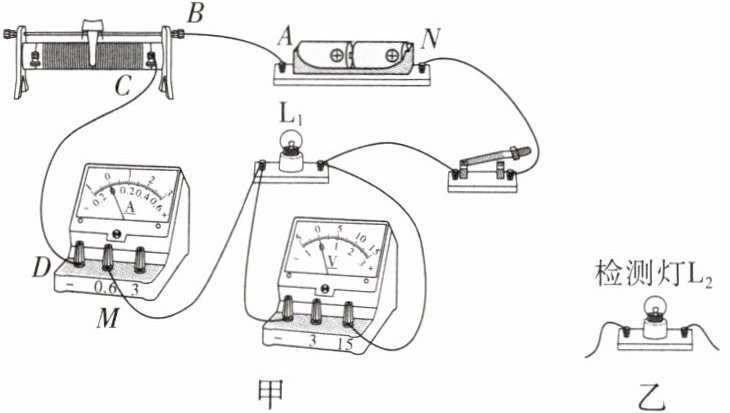

5. 如图甲所示的是某同学连接好的测量小灯泡电功率的电路。闭合开关,移动滑片,灯$L_1$始终不亮。该同学用如图乙所示的检测灯$L_2$来检测电路故障。闭合开关,当$L_2$的两根接线分别接在B、N两点时,仅灯$L_2$亮且正常发光；当分别接在A、D两点时,灯$L_2$也正常工作；当分别接在M、N两点时$,L_1、$$L_2$均不亮。由以上检测中观察到的现象可以判断出电路故障可能是(B)

A.滑动变阻器短路

$B.L_1$短路
C.电流表短路

$D.L_1$开路

答案： B
