《2025年新编基础训练九年级物理上册通用版Y》

一、串联电路中的电压
1. 串联电路两端的总电压等于各部分电路两端的电压之和。
2. 表达式：$ U = $$U_{1}+U_{2}$。

答案： 1.各部分电路两端的电压之和 2.$U_{1}+U_{2}$

二、并联电路中的电压
1. 并联电路中,各支路两端的电压等于电源两端的电压。
2. 表达式：$ U_1 $＝$ U_2 $＝$ U $。
注意：在连接电路时,开关要断开,电压表要注意量程,正、负接线柱要连接正确。

答案： 1.电源两端的电压 2.＝ ＝

[典例 1] 如图所示,电源电压保持不变,当 $ S_1 $ 闭合,$ S_2 $ 断开时,电压表示数为 $ 4 \, V $。当 $ S_1 $ 断开,$ S_2 $ 闭合时,电压表测电源(选填“$ L_1 $”“$ L_2 $”或“电源”)两端的电压,此时电压表示数为 $ 6.2 \, V $,则此时灯 $ L_1 $ 和 $ L_2 $ 两端的电压分别是4$ V $和2.2$ V $。

答案： 电源 4 2.2

[典例 2] 如图所示的电路,电源电压不变,闭合开关 $ S $,电流表 $ A_1 $、$ A_2 $ 的示数分别为 $ 0.2 \, A $ 和 $ 0.5 \, A $,电压表的示数为 $ 3 \, V $。下列说法不正确的是(C)

A.电压表能测量出 $ L_1 $ 两端的电压
B.通过 $ L_1 $ 的电流为 $ 0.2 \, A $
C.通过 $ L_2 $ 的电流为 $ 0.5 \, A $
D.电源电压为 $ 3 \, V $

答案： C

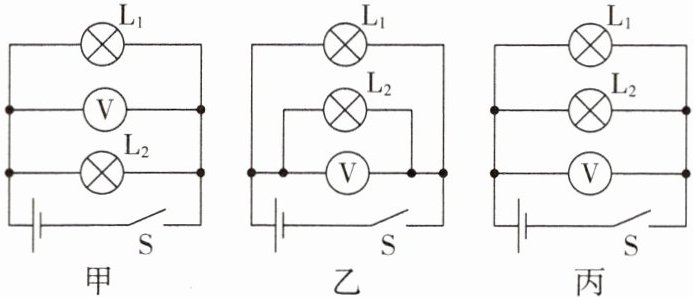

[变式] 如图是利用电压表测量并联电路电压的三种接法,下列说法正确的是(B)

A.甲、乙的测量结果之和等于丙测量的结果
B.三种接法的测量结果是一样的
C.三种测量的结果各不相同
D.只有甲、乙两种接法的测量结果相同

答案： B

1. (2025·阜阳)下列关于两灯泡连接方式的判断,正确的是(A)
A.若一只灯泡灯丝烧断,另一只灯泡仍发光,则两灯泡一定是并联的
B.通过两灯泡的电流相等,则两灯泡一定是串联的
C.两灯泡两端的电压相等,则两灯泡一定是并联的
D.开关闭合后,两灯泡同时亮,开关断开后,两灯泡同时灭,则两灯泡一定是串联的

答案： A
