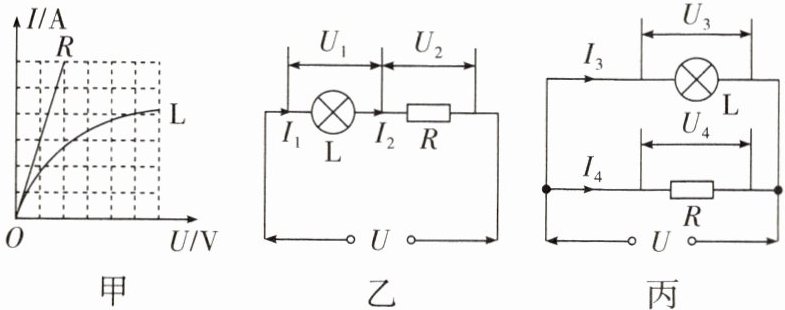

8. 如图甲所示的是灯泡 L 和定值电阻 R 的$I-U$关系图像。将 L 和 R 先后以图乙和图丙两种方式接在同一恒压电源 U 上,通过它们的电流和它们两端的电压如图所示。则下列判断正确的是(B)

A.$I_{1}= I_{2}= I_{3}= I_{4}$
B.$I_{1}= I_{2}＜I_{3}＜I_{4}$
C.$U_{1}＜U_{2}＜U_{3}= U_{4}$
D.$U_{1}= U_{2}= U_{3}= U_{4}$

答案： B

9. 如图所示的电路中,若甲、乙两表为电流表,闭合开关$S_{1}$,断开开关$S_{2}$,两表指针位置相同,则$R_{1}:R_{2}=$4:1；若甲、乙两表为电压表,闭合开关$S_{1}$、$S_{2}$,则甲、乙两表示数之比是5:4。(设电表每次测量均未超过量程)

答案： 4:1 5:4

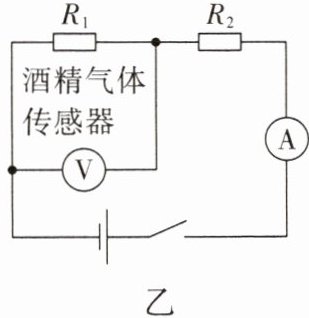

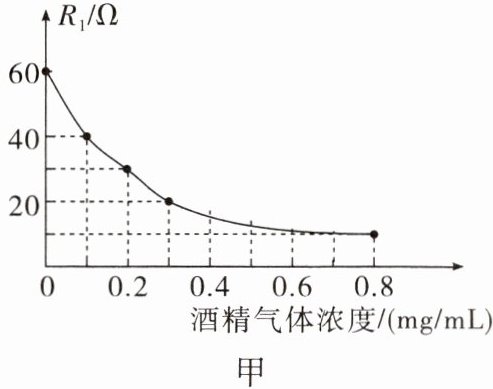

10. (教材素材改编)有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测是否酒驾,传感器$R_{1}$的阻值随酒精气体浓度的变化如图甲所示,工作电路如图乙所示,电源电压恒为 12 V,定值电阻$R_{2}= 20Ω$。求：


(1)求被检测者未喝酒时,$R_{1}$阻值。
(2)当电流表的示数为 0.2 A 时,求此时被检测者酒精气体的浓度。
(3)酒驾标准为$0.2mg/mL\leqslant酒精气体浓度＜0.8mg/mL$,当电压表示数为 6 V 时,请通过计算说明被检测司机是否酒驾。

答案：
(1)60 Ω
(2)0.1 mg/mL
(3)属于酒驾,计算过程见解析 解析:
(1)当被检测者未喝酒时,酒精气体浓度为 0,由图甲可知,此时 R₁ 阻值为 60 Ω。
(2)由 I=U/R 可得,当电流表示数为 0.2 A 时,电路的总电阻 Rₐ=U/I=12 V/0.2 A=60 Ω,此时 R₁ 的阻值 R₁=Rₐ-R₂=60 Ω-20 Ω=40 Ω,由图甲可知,当 R₁ 阻值为 40 Ω时,酒精气体浓度为 0.1 mg/mL。
(3)当电压表示数为 6 V 时,即 R₁ 两端的电压为 U₁=6 V,由串联电路电压规律可得,R₂ 两端的电压 U₂=U-U₁=12 V-6 V=6 V,电路中的电流 I'=U₂/R₂=6 V/20 Ω=0.3 A,此时 R₁ 的阻值 R₁'=U₁/I'=6 V/0.3 A=20 Ω,由图甲可知,当 R₁ 阻值为 20 Ω时,酒精气体浓度为0.3 mg/mL,结合酒驾标准可知被检测司机属于酒驾。

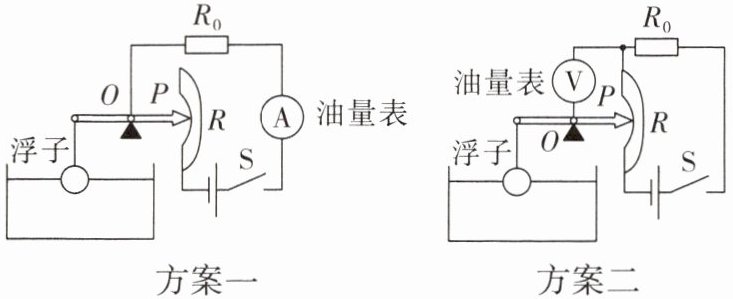

11. (科学思维)学习了电学知识后,小宇同学设计了如图所示的汽车油量表的工作原理示意图,连接浮子和滑片的是一根可绕 O 点转动的轻杆。油量表是由电压表或电流表改装的,已知$R_{0}$为定值电阻,R 相当于滑动变阻器(滑动变阻器 R 接入的阻值随油面升降而均匀变化),电源电压保持不变,则下列说法正确的是(D)

A.两个方案中定值电阻$R_{0}$的作用都是用来防止电路短路的
B.方案一的油量表的示数能由零变化到最大刻度值
C.方案一的电流表示数变化量跟油量的变化量成正比
D.方案二的油量表所测量的刻度值是均匀的

答案： D
