[典例 3](科学思维)如图是一种门铃的电路,电铃装在室内,电源装在地板下面,门铃开关装在门外。请在虚线框中画出这个门铃电路的电路图。

答案： 如图所示

[变式 1] 为了节约能源,也方便师生夜晚出行,学校楼道安装声、光控灯,要求：白天灯不发光,夜间且有人通过时灯才发光。根据图中的元件,画出声、光控灯的电路图。

答案：

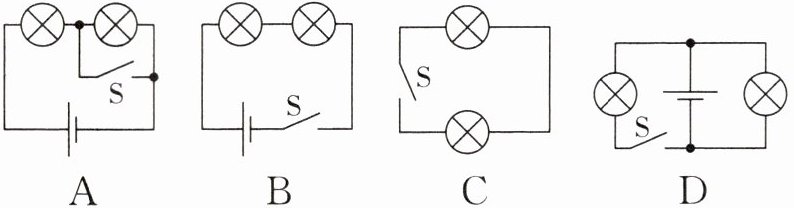

[典例 4] 如图所示,下列电路中属于串联电路的是(B)

答案： B

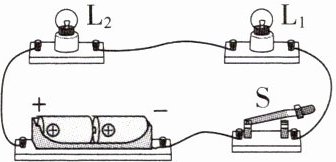

[变式 2](2025·宿州)如图所示的是某实验小组同学在“连接串、并联电路”实验时连接的电路。闭合开关 S 时,发现灯泡$ L_1$不亮$,L_2$亮,假如故障只有一处,可能是L₁短路。

答案： L₁短路

[典例 5] 如图所示的电路图中,要使灯泡$ L_1$和$ L_2$组成并联电路,应该(B)

A.只闭合$ S_3$
B.同时闭合$ S_1$和$ S_3,$断开$ S_2$
C.同时闭合$ S_1$和$ S_2,$断开$ S_3$
D.只闭合$ S_2$

答案： B

1.(物理学与日常生活)如图是一款“盲人水杯防溢报警器”,使用时挂在杯壁上即可,其挂扣上有两个金属触点,当杯中水位到达触点时,报警器会发出蜂鸣声,提示水已盛满,挂扣的作用相当于防溢报警器电路中的(D)

A.用电器
B.导线
C.电源
D.开关

答案： D

2. 下列关于电路的说法不正确的是(C)
A.一个完整的电路由电源、用电器、开关和导线组成
B.用规定的符号表示电路连接情况的图,叫作电路图
C.只要能使用电器工作的电路就是一个完整的电路
D.开关的作用是控制电路的通和断

答案： C
