《2025年新编基础训练九年级物理上册通用版Y》

3.(教材素材改编)在连接电路实验中,小明连接好电路后,闭合开关,发现小灯泡不亮。以下关于电路状态的判断,可能正确的是(C)
A.电路一定是短路状态,导致电流过大,小灯泡被烧坏
B.电路一定是开路状态,没有电流通过小灯泡
C.可能是电路中存在接触不良,导致电路处于开路状态
D.只要电路中有电流,就一定是通路,小灯泡不亮是因为灯泡损坏

答案： C

4.(情境创新)如图所示,这是十字路口常见的交通信号灯。信号灯分为红、绿、黄三种颜色,则不同颜色的灯之间的连接方式是(B)

A.串联
B.并联
C.串联、并联都有
D.以上答案都不对

答案： B

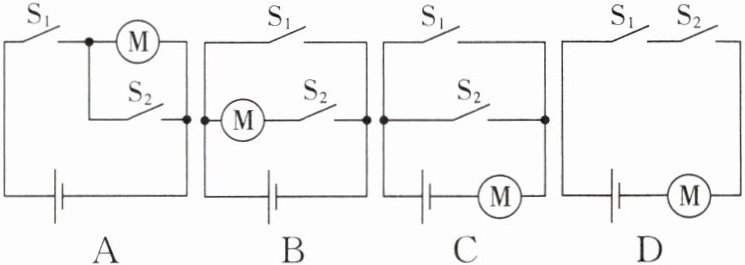

5.(2025·宿州)一款智能扫地机器人。当手动闭合触摸按钮开关$ S_1,$或对它说“开始打扫”(相当于语音闭合开关$ S_2),$电动机开始工作,扫地机器人进入打扫模式。下列设计电路中符合上述要求的是(C)

答案： C

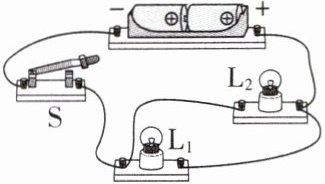

6.(2025·六安)如图所示,将两个灯泡接入电路中,闭合开关,两灯均发光。下列关于该状态下的判断,正确的是(B)

A.两灯是串联的
B.若取下$ L_1$后$,L_2$仍然发光
C.若断开开关$,L_2$发光$,L_1$不发光
D.两灯均发光时$,L_2$发光亮度一定比$ L_1$亮

答案： B

7.(2025·合肥)电动车集中充电避免私拉乱接电线,整洁美化了环境,同时充电中心为电动车在充电时提供了较好的防水保护措施(如图),这是为了防止线路过于潮湿而出现短路(选填“短路”或“开路”)现象,消除安全隐患。

答案： 短路

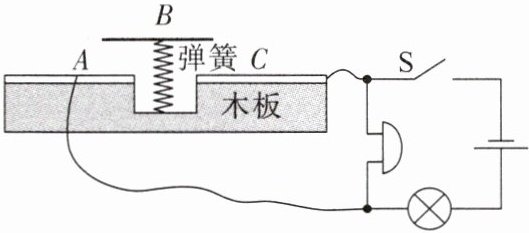

8. 如图所示的是小明同学为妈妈制作的用来保存哥哥手机的“自律台”,它由木板,弹簧,金属片 A、B、C,电铃,小灯泡,开关,电源和若干导线制成。闭合开关,把手机放置在金属片 B 的上面时,B 与 A、C 接触,金属片 B 和弹簧组成的部件在电路中的作用相当于开关。若此时哥哥把手机偷偷拿走,金属片 B 在弹力作用下与金属片 A、C 分开,此时电铃声会提醒妈妈。

答案： 开关 电铃声

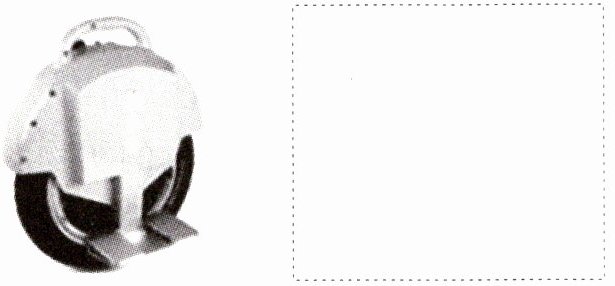

9.(科学思维)如图是一款单轮电动平衡车,它的内部电路由电源、电动机、电源开关$ S_1$和压力开关$ S_2$组成。当手动闭合$ S_1$时,指示灯亮起,电动机不工作,此时骑行者再站立于平衡车踏板上后$ S_2$会闭合,电动机才能正常启动；如果不闭合$ S_1$而直接站在踏板上,电动机和指示灯都不工作。请根据上述信息在虚线框内设计一个符合要求的电路。

答案：
如图所示
