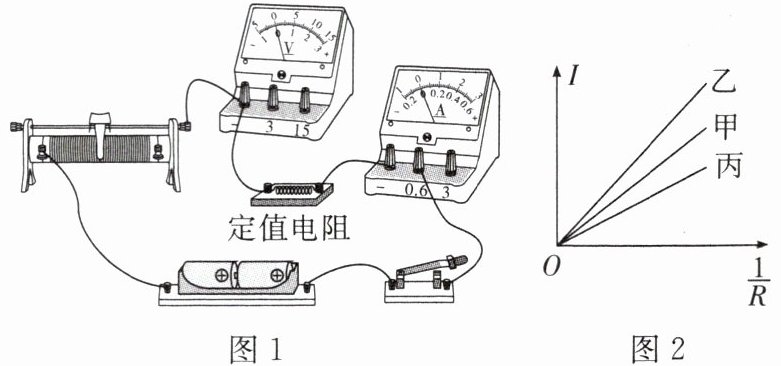

7. (2024·镇江中考)小明用图1所示的电路探究“电压一定时,电流与电阻的关系”。


(1)用笔画线代替导线将图1中的电压表正确接入电路。
(2)开关闭合前,滑动变阻器的滑片应置于最______(选填“左”或“右”)端。
(3)闭合开关,小明发现无论怎样调节滑动变阻器,电流表指针均不偏转,电压表指针有明显偏转且保持不变,已知导线及各接线柱连接完好,则电路中可能是______出现了______故障。故障排除后,移动滑片,使电压表示数为2 V,记录电流表示数,多次更换定值电阻重复实验,得到电流I与定值电阻R的倒数关系如图2中图线甲所示,从而得出结论。
(4)实验结束后,小明应先断开开关,再拆除______两端的导线。在整理器材时,他突然发现电压表指针位置如图3所示。
①小明遗漏的实验操作是______。
②小华通过正确实验操作也进行了上述实验,小明发现他与小华的实验结论一致。遗漏的实验操作并未影响结论,你认为其原因是______。
③小明按正确操作重新进行实验,你认为他得到的电流I与定值电阻R的倒数关系应为图2中的图线______(选填“甲”“乙”或“丙”)。

答案：

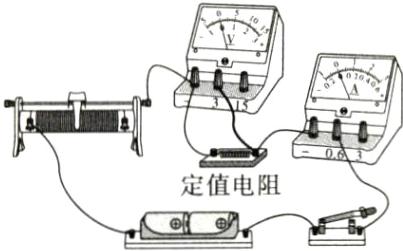

(1)如图所示
　　　　　　
(2)右　
(3)定值电阻　开路　
(4)电源　①对电压表进行调零　②实验时定值电阻两端电压仍保持为定值　③乙

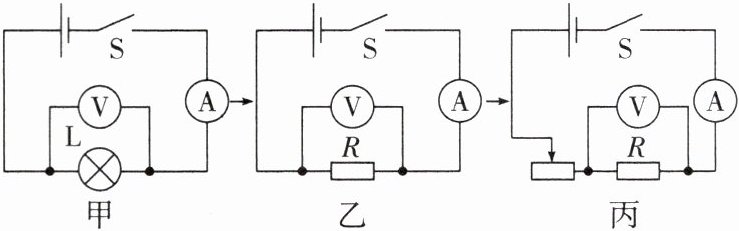

8. (科学思维)小明和同学们在做电学实验过程中,他们经过讨论,依次改进了“探究电流跟电压的关系”的实验电路图,如图甲、乙、丙所示。下列说法正确的是 (B)

A.图甲改进为图乙：为保证实验过程中电压这一因素不变
B.图乙改进为图丙：实现多次实验,得到电流跟电压之间的定量关系
C.图丙：移动滑动变阻器的目的是保持电阻R两端电压不变
D.图丙：在不增加任何器材的情况下,仅利用本实验的器材可探究电流与电阻的定量关系

答案： B
