一、实验目的
1. 知道伏安法测量小灯泡电阻的原理。
2. 会用伏安法测量小灯泡的电阻。
二、实验方法——用电流表、电压表测量小灯泡的电阻(伏安法)
用______测出小灯泡两端的电压,用______测出通过小灯泡的电流,再用______算出小灯泡的电阻值。
三、实验原理：______。
四、实验电路图：如图所示。
五、实验步骤

1. 按照电路图连接实物电路。
2. 将滑动变阻器的滑片移至阻值最大处,检查电路连接无误后,闭合开关。
3. 移动滑动变阻器的滑片,使小灯泡两端的电压等于额定电压,小灯泡正常发光。读出电压表和电流表的示数,并记录在表格中。
4. 移动滑动变阻器的滑片,改变小灯泡两端电压,可以先让小灯泡两端电压较低,然后逐渐增大电压,记录多组数据,同时观察小灯泡亮度的变化。
注意：因为灯丝电阻会随着灯丝温度的升高而增大,所以不能用多次测量求平均值的方法来求小灯泡的电阻。多次测量的目的是得到“灯泡灯丝的电阻随温度的升高而增大”的普遍规律。

答案： 二、电压表 电流表 欧姆定律 三、$R=\frac{U}{I}$

探究点 伏安法测电阻
[典例](2024·内蒙古中考)在“测量小灯泡电阻”的实验中,某同学选用正常发光时电压为2.5V的小灯泡进行实验。


(1)如图甲所示,连接好电路,将滑片P移至最右端,接通电路后,发现小灯泡不发光,电流表有示数,电压表示数为零,其原因可能是小灯泡短路。
(2)排除故障后,闭合开关S,移动滑片P,电流表的示数如图乙所示,为0.24A。为了测量小灯泡正常发光时的电阻,此时应将滑片P向A(选填“A”或“B”)端移动。

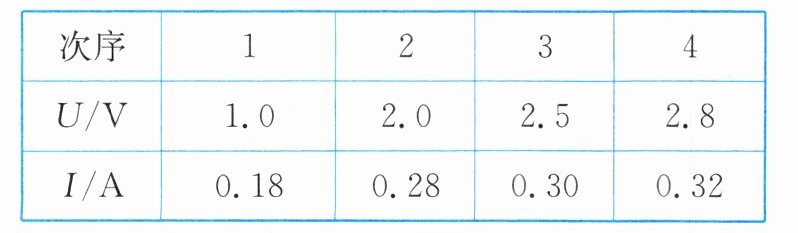

(3)分析表格中记录的实验数据,可知小灯泡正常发光时的电阻约为8.3Ω(结果保留1位小数)；实验中发现灯泡越亮,温度越高,结合数据可知：灯丝温度越高,电阻越大。
(4)某同学在实验过程中发现用力捏滑片与电阻丝的接触处,灯泡发光明显变亮。请依据影响导体电阻大小的因素分析,产生这一现象的原因可能是捏滑片时减小了滑动变阻器接入电路中电阻丝的长度，减小了电阻。

答案：
(1)短路；
(2)0.24；A；
(3)8.3；大；
(4)捏滑片时减小了滑动变阻器接入电路中电阻丝的长度，减小了电阻
