《2025年新编基础训练九年级物理上册通用版Y》

一、电源与电压
1. 电压是使电荷定向移动形成电流的原因。电源就是给电路两端提供电压的装置。
2. 在国际单位制中,电压的单位是伏特,简称伏,符号是V。比伏特大的单位有千伏(kV),比伏特小的单位有毫伏(mV),它们的换算关系是1 kV = $10^{3}$V,1 mV = $10^{-3}$V。
3. 一节干电池的电压是1.5 V；家庭生活用电的电压是220 V；对人体安全的电压≤36 V。

答案： 1.电荷 电压 2.伏特 伏 V $10^{3}$ $10^{-3}$ 3.1.5 V 220 V 36 V

二、电压的测量
1. 电压表是测量电压大小的仪表,它的电路符号是V。电压表有三个接线柱,其中标有“-”的接线柱为共用。连接电路时,应使电流从“-”接线柱流出。
2. 电压表的使用规则：
①使用前,应观察它的量程和分度值,看指针是否对准零刻度线；
②电压表与被测用电器并联,电压表接入电路时,应使电流从“+”接线柱流入,从“-”接线柱流出；
③注意观察电压表的量程,被测电压不能超过电压表的量程,实验室常用的电压表有两个量程,分别是0～3 V和0～15 V,刻度盘上每一小格表示的电压分别是0.1 V和0.5 V；
④在不能估计被测电压大小的情况下,应先选用大的量程,并用试触法判断电压的大小,再根据情况,选用合适的量程。

答案： 1.电压大小 V 三 - 2.①量程 分度值 零刻度线 ②并联 “+”接线柱 “-”接线柱 ③量程 0～3 V 0～15 V 0.1 V 0.5 V 大 试触

[典例1] 关于电流和电压,下列说法合理的是(D)
A.电路中只要有电源,就一定产生电流
B.电流是产生电压的原因
C.只有正电荷的定向移动才能形成电流
D.有电压可能有电流,没电压一定没电流

答案： D

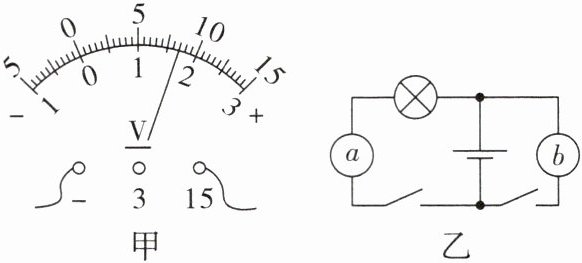

[典例2] 如图甲所示,这是电压表的刻度盘,此时的示数是8.5 V,若把这个表接在图乙所示的电路中使用,应接在b(选填“a”或“b”)处。

答案： 电压 8.5 V b

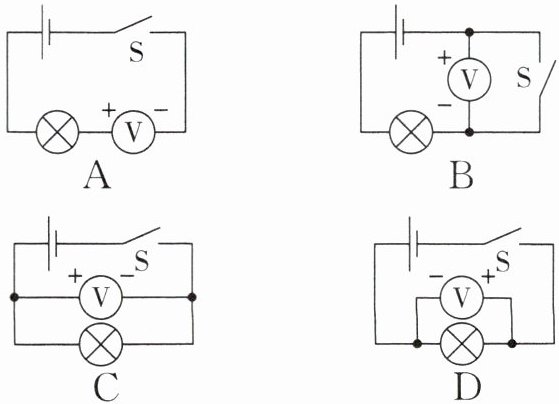

[变式] 要测量小灯泡两端的电压,选项中电压表接法正确的是(C)

答案： C
