2. 如图所示,当开关 $ S $ 闭合后,电压表 $ V_1 $ 的示数为 $ 12 \, V $,电压表 $ V_2 $ 的示数为 $ 4 \, V $,那么电铃两端的电压为(C)


A.$ 12 \, V $
B.$ 4 \, V $
C.$ 8 \, V $
D.$ 16 \, V $

答案： C

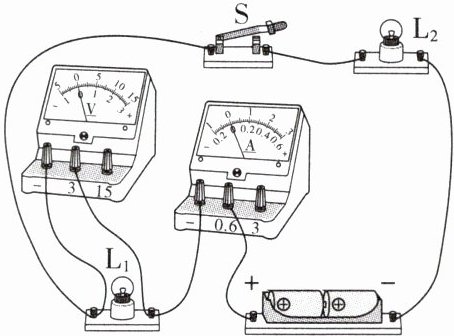

3. (科学思维)(2025·滁州)如图所示,电源电压保持 $ 3 \, V $ 不变,闭合开关 $ S $ 后,电压表的示数为 $ 1.4 \, V $,电流表的示数为 $ 0.26 \, A $,下列说法正确的是(D)

A.小灯泡 $ L_1 $ 与 $ L_2 $ 并联
B.通过小灯泡 $ L_2 $ 的电流为 $ 0.52 \, A $
C.小灯泡 $ L_1 $ 两端的电压为 $ 3 \, V $
D.小灯泡 $ L_2 $ 两端的电压为 $ 1.6 \, V $

答案： D

4. 如图所示,闭合开关 $ S $ 后,小灯泡 $ L_1 $、$ L_2 $ 均发光,且小灯泡 $ L_1 $ 比小灯泡 $ L_2 $ 亮。下列说法中正确的是(B)

A.小灯泡 $ L_1 $、$ L_2 $ 两端的电压的关系是 $ U_1 ＞ U_2 $
B.小灯泡 $ L_1 $、$ L_2 $ 两端的电压的关系是 $ U_1 = U_2 $
C.若拧下小灯泡 $ L_1 $,则小灯泡 $ L_2 $ 会熄灭
D.$ a $ 点的电流和 $ b $ 点的电流的关系是 $ I_a ＞ I_b $

答案： B

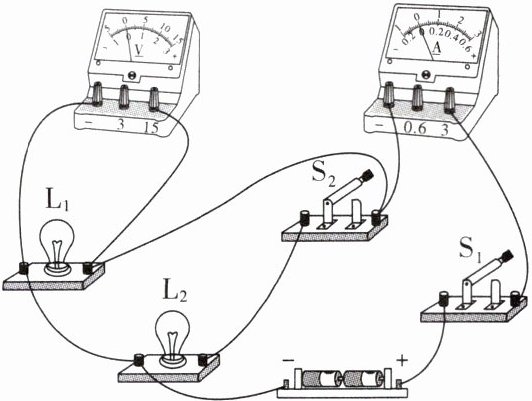

5. 小明在学习了电学知识后,利用自己手上的实验器材,连接如图所示的实物图,进行兴趣探究,电源电压保持不变,下列说法正确的是(A)

A.若先闭合 $ S_1 $,再闭合 $ S_2 $,则电压表示数不变
B.若 $ L_2 $ 短路,则闭合 $ S_1 $、$ S_2 $ 后,$ L_1 $ 仍然亮
C.同时闭合 $ S_1 $、$ S_2 $,电压表只测 $ L_1 $ 两端的电压
D.同时闭合 $ S_1 $、$ S_2 $,通过两灯泡的电流一定相同

答案： A

6. 节日小彩灯的工作电压是 $ 4.8 \, V $,要接在 $ 220 \, V $ 的电路中,为保证灯泡使用安全,至少要串联连接46个这种小灯泡。

答案： 46

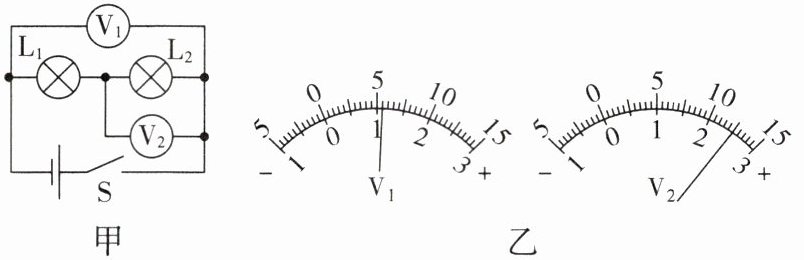

7. 如图甲所示的电路中,开关 $ S $ 闭合后,$ V_1 $、$ V_2 $ 的示数分别如图乙所示,则 $ V_1 $ 的示数为5.5$ V $,$ L_1 $ 两端的电压为3$ V $。

答案： 5.5 3

8. 如图所示,闭合开关后,电压表 $ V_1 $、$ V_2 $ 的示数分别为 $ 8 \, V $ 和 $ 3 \, V $,则电源电压为8$ V $,灯 $ L_1 $ 两端的电压为3$ V $,灯 $ L_2 $ 两端的电压为5$ V $。

答案： 8 3 5

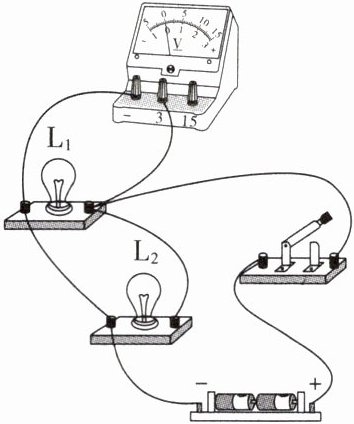

9. 在探究“并联电路的电压特点”实验中,实物连接如图所示,电源电压为 $ 3 \, V $。为使实验更加合理,$ L_1 $、$ L_2 $ 应该选择规格不同(选填“相同”或“不同”)的灯泡；闭合开关后电路只是灯泡 $ L_2 $ 断路,无其他故障,则测得 $ L_1 $ 两端的电压为3$ V $。

答案： 不同 3
