《2025年新编基础训练九年级物理上册通用版Y》

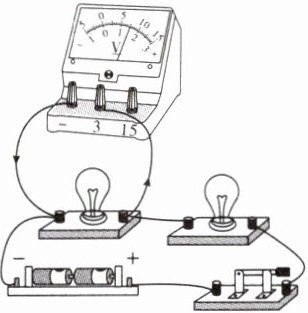

- 3. 测电压时,电压表必须并联在被测电路的两端。测量时电流从电压表的“＋”接线柱流入,从“－”接线柱流出(如图所示)。在不能估计被测电压大小的情况下,应先选用大的量程,并用试触法判断电压的大小,然后再根据情况,选用合适的量程。

答案： 并 试触法

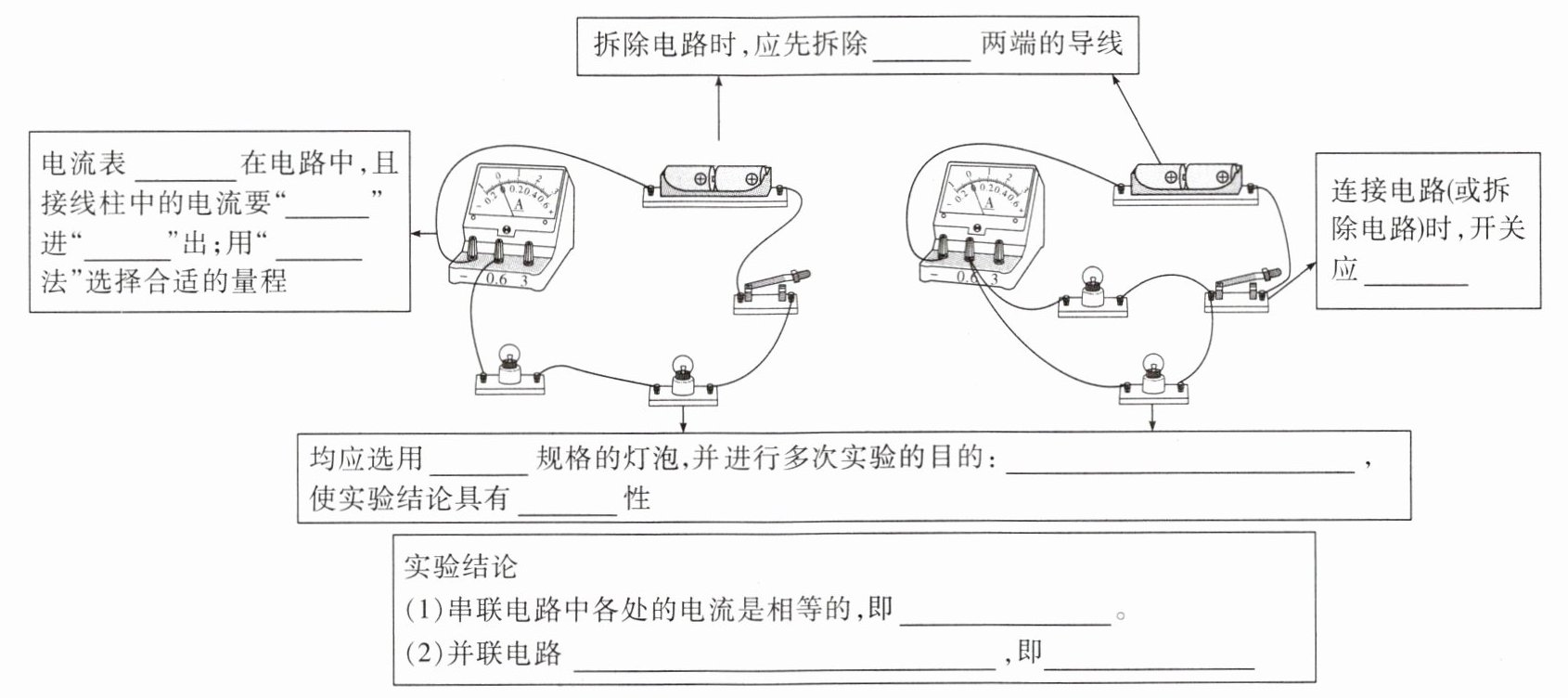

- 实验一 探究串联电路和并联电路中电流的特点

答案： 串联；正；负；试触；断开；电源；不同；避免偶然性；普遍；
(1)I=I₁=I₂；
(2)干路电流等于各支路电流之和；I=I₁+I₂

强化应用

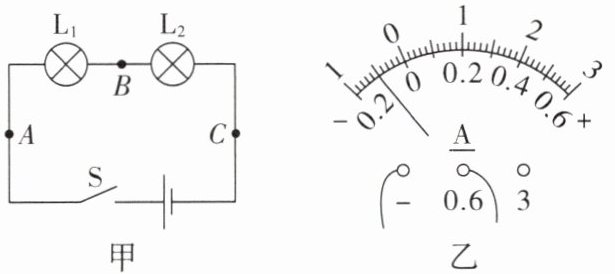

如图甲所示的是“探究串联电路中电流的特点”的实验电路图。

(1)实验中,应该选择两个规格不相同(选填“相同”或“不相同”)的小灯泡。
(2)连接电路时开关应该断开(选填“断开”或“闭合”),电流表应先用较大(选填“较大”或“较小”)量程试触。若在连接电路之前,看到如图乙所示的情景,则发生此现象的原因是电流表没有调零。
(3)实验中某同学发现两个串联的小灯泡中,一个发光,一个不发光,其中一个小灯泡不发光的原因可能是C。A. 两个小灯泡相比,通过该小灯泡的电流较小
B. 该小灯泡的灯丝断了
C. 该小灯泡灯丝短路
D. 该小灯泡靠近负极

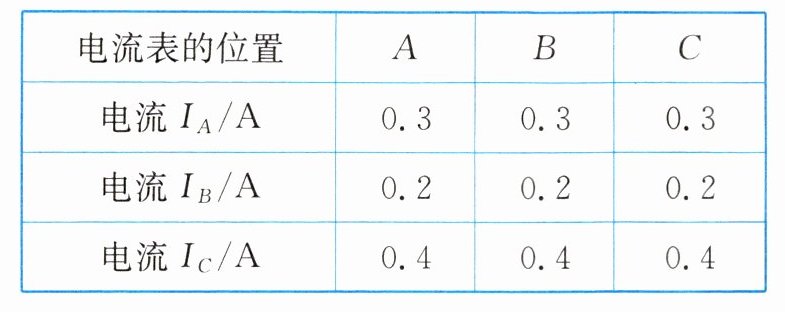

(4)如表是某组同学实验得到的数据。分析数据可得,串联电路的电流规律是串联电路中电流处处相等。

(5)有一串小彩灯,由20个小彩灯串联而成,若知道通过第一个小彩灯的电流是0.2 A,则通过第10个小彩灯的电流是0.2A。

答案：
(1)不相同
(2)断开 较大 电流表没有调零
(3)C
(4)处处相等
(5)0.2
