强化应用

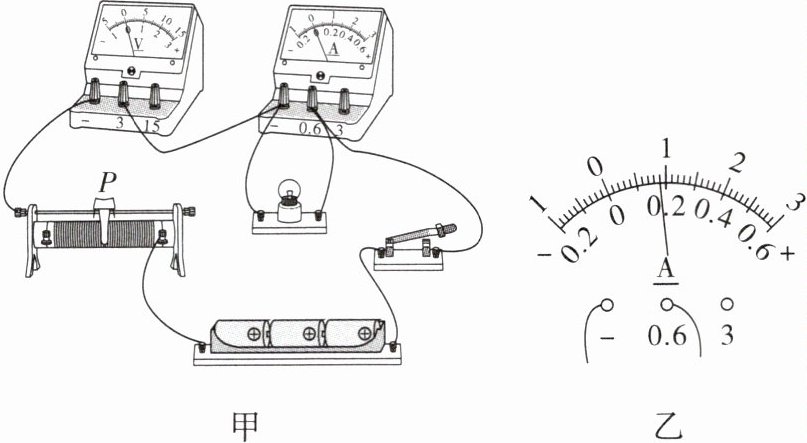

在测量标有“$2.5V$”字样小灯泡电阻的实验中,图甲是某同学连接好的电路。


(1)后该同学发现电路连接错误,但只需要更改一根导线即可。请你把接错的那一根导线找出来,并在上面画上“×”,再用笔画线把它改接到正确的位置上。
(2)在此实验中,滑动变阻器除了可以保护电路,还具有______的作用。闭合开关前,应将滑片$P$移到滑动变阻器的最______(选填“左”或“右”)端。
(3)闭合开关,发现小灯泡不发光,电流表无示数,电压表示数较大,则电路故障可能是______。

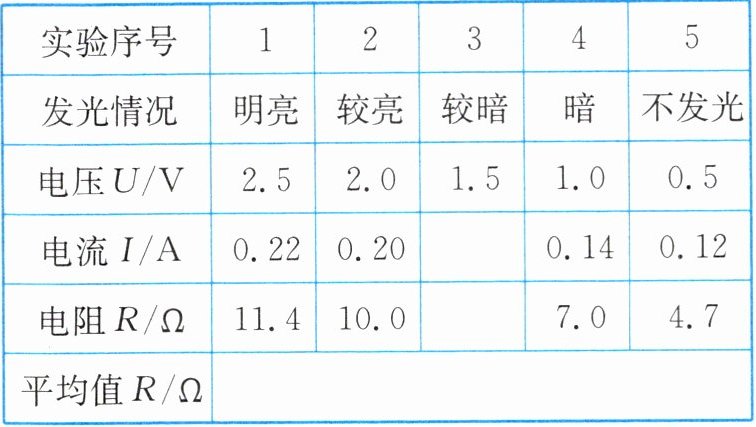

(4)排除故障后,闭合开关,调节滑动变阻器,使小灯泡正常发光,再调节滑动变阻器使小灯泡两端的电压逐次降低,实验中观察到的现象和测量的数据记录如表：

当电压表的示数为$1.5V$时,电流表的示数如图乙所示,为______$A$,则此时小灯泡的电阻约为______$\Omega$。(结果保留$2$位有效数字)
(5)该同学准备求出表格中的电阻平均值作为小灯泡的电阻,你认为这样处理是否正确？并说明理由：______。
拓展探究
(6)该同学在电压表损坏的情况下,又利用电流表和滑动变阻器(其最大阻值为$R_0$)完成了对未知电阻$R_x$的测量。请你和他一起按照如图丙所示的电路进行实验：

A. 闭合开关$S$,将滑片$P$移至滑动变阻器最左端,读取电流表的示数为$I_1$；
B. 再将滑片$P$移至滑动变阻器最右端,读取电流表的示数为$I_2$；
C. 未知电阻$R_x= $______(用$I_1$、$I_2和R_0$表示)。

答案：

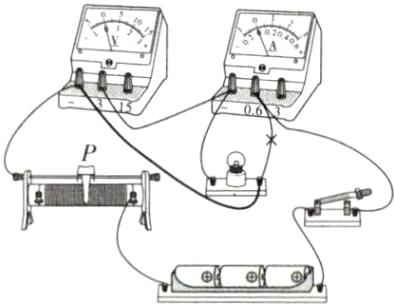

(1)如图所示
　　　　　　
(2)调节电压 左
(3)小灯泡开路
(4)0.18 8.3
(5)不正确,因为灯丝的电阻随温度变化而变化,取平均值没有物理意义
(6)$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$

例1

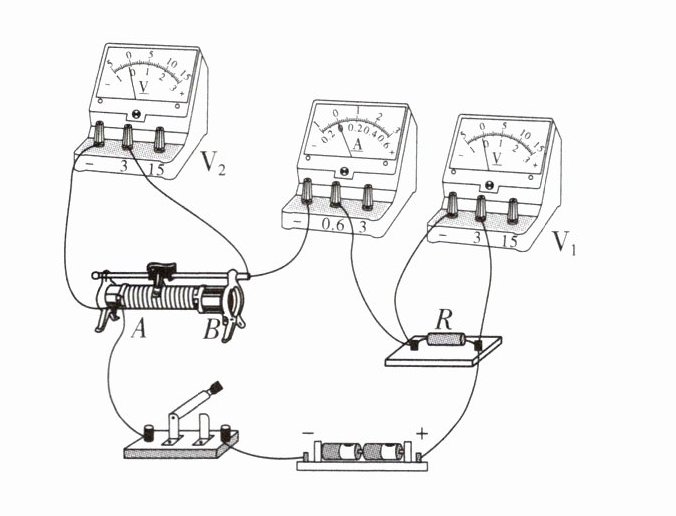

(2024·安徽中考)如图所示的电路中,电源两端电压保持不变,$R$为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由$B端滑到A$端,电压表$V_1$、电压表$V_2$、电流表$A示数变化量的绝对值分别为\Delta U_1$、$\Delta U_2$、$\Delta I$。则(D)
A.电流表$A$的示数变大,电压表$V_2$的示数变大
B.电流表$A$的示数变小,电压表$V_1$的示数变小
C.$\Delta U_1与\Delta I的比值大于R$的阻值
D.$\Delta U_2与\Delta I的比值等于R$的阻值

答案： D
