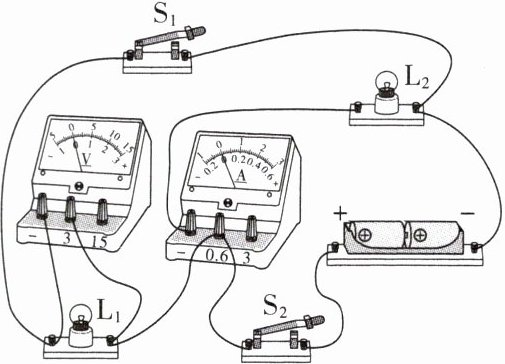

9. 如图所示的电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$正常发光,电流表和电压表均有示数。下列对于该电路的分析错误的是(A)

A.电流表测量通过灯$L_1$的电流
B.电压表测量灯$L_1$两端的电压
C.灯$L_1$与灯$L_2$并联
D.这时只断开开关$S_1,$灯$L_2$能正常发光

答案： A

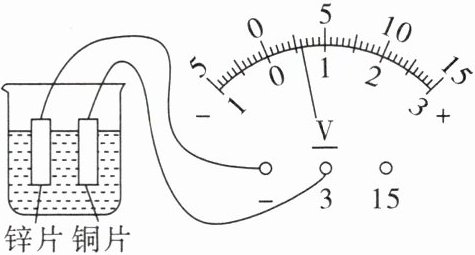

10. 如图,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的负极,电池的电压为0.6V。盐水电池可以供电,是因为化学反应使盐水中的正、负电荷发生定向移动,如负电荷不断地在锌(选填“锌”或“铜”)片聚集,为电极提供电荷。

答案： 负 0.6 锌

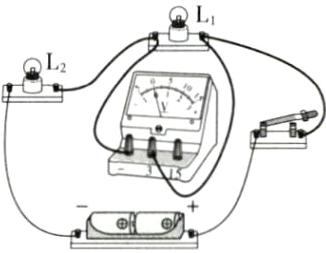

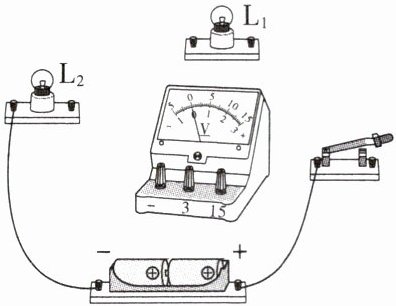

11. (科学思维)(1)请将如图所示的电路补充完整,要求：两灯泡串联,电压表测量$L_1$两端的电压。

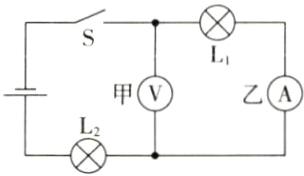

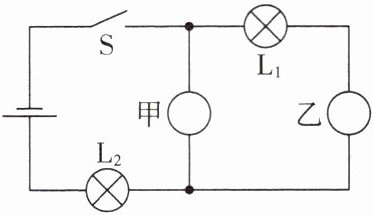

(2)闭合开关S后,灯泡都发光,请在圆圈内填上电流表或电压表的符号。

答案：

(1)如图所示

(2)如图所示
