5.(2025·亳州)如图所示的电路,电源电压恒定,在MN之间分别接同种材料,长度、横截面积不同的电阻丝,下列说法正确的是(D)

A.若电流表示数越大,MN间所接的电阻丝一定越粗
B.若电流表示数越大,MN间所接的电阻丝一定越长
C.MN间所接电阻丝越粗,灯泡亮度越暗
D.无论MN之间接何种电阻丝,灯泡亮度不变

答案： D

6. 在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求闭合开关S,滑片P向右端滑动时灯泡逐渐变亮,应选择下列哪种接法(D)

A.M接A,N接B
B.M接C,N接D
C.M接C,N接B
D.M接A,N接D

答案： D

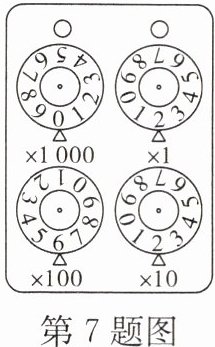

7. 关于如图所示的电阻箱,下列说法错误的是(B)

A.电阻箱是一种变阻器
B.阻值可调范围为0～10 000 Ω
C.最小分度值为1 Ω
D.该电阻箱读数是622 Ω

答案： B

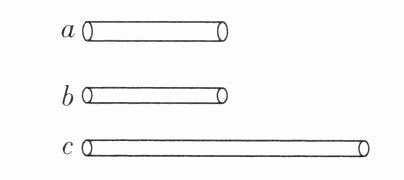

8.(2025·亳州)如图所示为三段材料相同的导体,已知a、b、c的长度之比为1∶1∶2,横截面积之比为2∶1∶1,根据导体电阻大小的影响因素可知,在相同温度下,它们阻值的大小关系是(C)

A.Rₐ＞Rᵦ＞Rₑ
B.Rᵦ＞Rₑ＞Rₐ
C.Rₑ＞Rᵦ＞Rₐ
D.Rₑ＞Rₐ＞Rᵦ

答案： C

9. 如图所示,甲为家庭用可调亮度的台灯,乙为电位器的结构图,A、B、C为电位器的三个接线柱,转动滑片可调节灯泡亮度。下列分析错误的是(D)

A.若只将B、C接入电路,顺时针旋转滑片,灯泡变亮
B.通过电位器的电流越小,说明阻碍电流程度越大,电位器电阻越大
C.该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
D.将A、C接入电路,若只将电阻丝做得更细,顺时针旋转滑片时,灯泡会变亮

答案： D

10. 某物理小组的同学做“探究影响导体电阻大小的因素”的实验装置如图甲所示,在实验中使用三根粗细相同的电阻丝,A、B两根电阻丝长度相同,C电阻丝的长度是A、B的两倍,其中A是锰铜合金丝,B和C是镍铬合金丝。

(1)小艾同学将编号为A、B的电阻丝两端分别接入电路进行实验,发现接B电阻丝时,灯泡明显变暗,可得出结论：导体的电阻大小与导体的材料有关。
(2)小艾同学利用B、C两根电阻丝完成实验,能得出实验结论：导体的材料和横截面积一定时,导体的长度越长,电阻越大。
(3)小钟同学找来一根与电阻丝C完全相同的电阻丝D,将其对折后接入电路,观察灯泡亮度并与直接接入电阻丝B时灯泡亮度做对比,得出结论：其他条件相同时,导体的横截面积越小,电阻越大。
(4)如图乙所示,小钟同学把某电阻丝两端接入电路,闭合开关,灯泡发光,若用酒精灯对该电阻丝加热一段时间,观察到灯泡亮度变暗,说明导体的电阻大小还与温度有关,且温度升高,该电阻丝电阻变大(选填“变大”或“变小”)。
(5)实验中通过观察灯泡亮度来判断导体电阻的大小,这种实验方法叫作转换法。
(6)小依同学使用几支相同的铅笔芯(铅笔芯为导体),分别连接了如图丙所示的电路图,请你根据学过的知识将A、B、C三图中灯泡“从亮到暗”排序：C、A、B(用字母表示)。

答案：
(1)材料
(2)大
(3)导体的横截面积越小
(4)温度 变大
(5)转换法
(6)C、A、B
