《2025年新编基础训练九年级物理上册通用版Y》

9. 如图所示的电路中,闭合开关S后,电流表$A_1$的示数为1.4 A,电流表$A_2$的示数为0.6 A,则通过$L_1$的电流为0.8A,通过$L_2$的电流为0.6A。

答案： 0.8　0.6

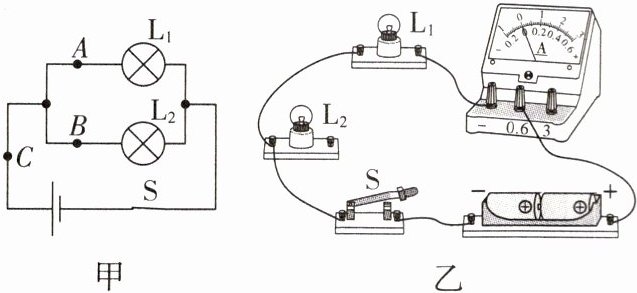

10. (2025·六安) 小明在“探究并联电路中电流的特点”实验中,设计了如图甲所示的电路图。

(1)连接电路时,开关应该______,若要测量干路电流,则电流表应接在图甲中的______点。
(2)图乙是小明连接的实物电路,还剩一根导线没连接,请你用笔画线代替导线,将实物电路图补充完整,要求电流表测通过$L_1$的电流。
(3)小明同学在测量A处的电流时,闭合开关,发现电流表的指针偏转如图丙所示,原因是______。

(4)小明在实验中用两盏规格相同的灯泡测出的数据如表所示,他由此得出实验结论：在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。请你指出小明得出“各支路电流相等”错误结论的原因是______。
| A点的电流Iₐ | B点的电流Iᵦ | C点的电流Ic |
| 0.18 A | 0.18 A | 0.36 A |

答案：

(1)断开　C　

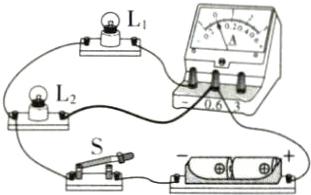

(2)如图所示
　　　　　　　　
(3)电流表正负接线柱接反了　
(4)选用两盏规格相同的灯泡进行实验

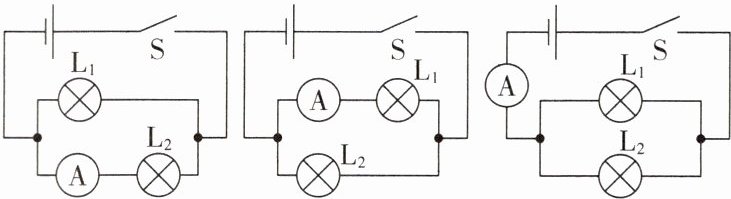

11. (科学思维) 如图是某实验中的三个电路图,请仔细观察后回答：

(1)该实验探究的问题是并联电路中干路电流与各支路电流有什么关系。
(2)你的结论是在并联电路中干路电流等于各支路电流之和。
(3)小明同学探究出的结论是在并联电路中,干路电流大于任何一条支路的电流。小宁的结论是在并联电路中,干路电流等于各支路电流之和。请你评估一下,谁得出的结论更加精确？为什么？
小宁的结论更加精确，他不但定性地分析了干路电流与支路电流的关系，还给出了它们定量的关系，小宁的结论包含小明的结论。

答案：
(1)并联电路中干路电流与各支路电流有什么关系
(2)在并联电路中干路电流等于各支路电流之和
(3)小宁的结论更加精确，他不但定性地分析了干路电流与支路电流的关系，还给出了它们定量的关系，小宁的结论包含小明的结论。
