《2025年新编基础训练九年级物理上册通用版Y》

[变式](2025·亳州)如图所示,电源两端电压9V保持不变,电阻$R_1$的阻值为12Ω。当开关S闭合时,通过电阻$R_2$的电流是0.25A,电阻$R_2$的阻值为24Ω。

答案： 24

1. 一个定值电阻接在某段电路中,当其两端电压为1.5V时,通过它的电流为0.15A。当它两端电压增大为原来的2倍时,则下列说法正确的是(D)
A.电阻为原来的$\frac{1}{2}$
B.电阻为原来的2倍
C.电流为原来的$\frac{1}{2}$
D.电流为原来的2倍

答案： D

2. 关于欧姆定律,下列说法中正确的是(C)
A.欧姆定律是通过推导得出的规律
B.欧姆定律反映出了导体电阻跟电流和电压之间的关系
C.欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系
D.由欧姆定律变形得$$U = IR$$,说明在导体电阻一定时,导体两端的电压U跟电流成正比

答案： C

3. 如图所示$,R_1$为定值电阻$,R_2$为滑动变阻器,电源电压保持不变。闭合开关S,滑动变阻器的滑片向左移动的过程中,下列说法正确的是(A)

A.电流表A示数变大,电压表$V_1$示数变大
B.电流表A示数变小,电压表$V_1$示数变小
C.电流表A示数变大,电压表$V_2$示数变大
D.电流表A示数变小,电压表$V_2$示数不变

答案： A

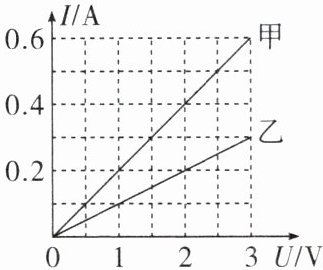

4. 小华在“探究通过导体的电流与其两端电压的关系”时,根据记录的实验数据通过整理作出了如图所示的图像,下列说法中错误的是(B)

A.导体甲的电阻小于导体乙的电阻
B.导体乙两端的电压为零时,导体乙的电阻也为零
C.当在导体乙的两端加上3V的电压时,通过导体乙的电流为0.3A
D.将甲、乙两导体并联后接到电压为3V的电源上,干路中的电流为0.9A

答案： B

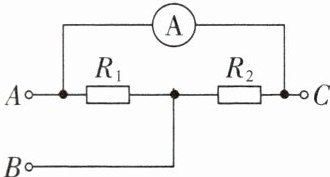

5. (2025·六安)如图所示的是某电路的一部分,其中$R_1= 10Ω,R_2= 15Ω。$当将A、B分别接在某一电源的正、负两极时,电流表的示数为0.2A,则该电源的电压为3V。

答案： 3

6. (2024·滨州中考)如图所示,电源电压为3V,闭合开关后,电流表$A_1$的示数为0.6A,电流表$A_2$的示数为0.2A,则通过灯泡$L_2$的电流为0.4A,灯泡$L_1$的阻值为15Ω。

答案： 0.4 15
