《2025年名师测控九年级物理上册人教版》

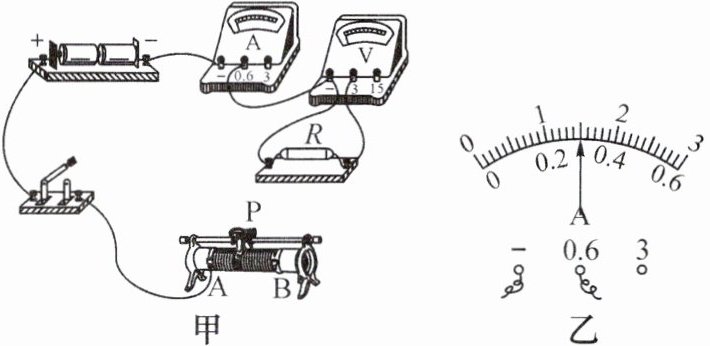

1.(2024·山西)实验室里有一个标识不清的定值电阻，小亮设计实验进行测量(电源为两节干电池)。

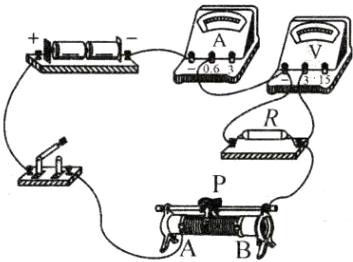

(1)根据公式$R=\frac{U}{I}$可知，通过对电流和电压的测量来间接测出导体的电阻。请用笔画线代替导线将图甲的电路连接完整(导线不得交叉)。
(2)连接电路时，开关应断开，滑动变阻器的滑片P应放在B(选填“A”或“B”)端。闭合开关，电压表示数接近电源电压，电流表无示数。经检查电流表及各接线处均完好，则电路的故障可能是电阻R断路。
(3)排除故障后闭合开关，移动滑片使电压表示数为2.4 V，电流表示数如图乙所示为0.3A，则电阻为8Ω。小亮把该数据作为本实验的最终结果，请你给出评价或建议：应多次改变滑片位置，测量多组数据，求平均值来计算电阻器的阻值，减小测量误差。

答案：
1.
(1)$R=\frac{U}{I}$　 　
(2)断开　B　电阻R断路
(3)0.3　8　应多次改变滑片位置，测量多组数据，求平均值来计算电阻器的阻值，减小测量误差

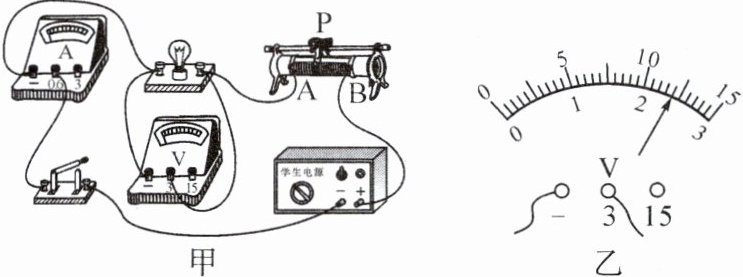

2. 教材习题变式 如图甲是测量标有电压为2.5 V的某小灯泡电阻的实验电路图。

(1)指出图甲实物连接图中存在的两处错误：
①滑动变阻器同时接了下面两个接线柱；
②电流表的正负接线柱接反了。
(2)纠正错误后，某次测量时电压表示数如图乙所示，为2.4V，电流表的示数为0.3 A，则此时小灯泡的电阻为8Ω。

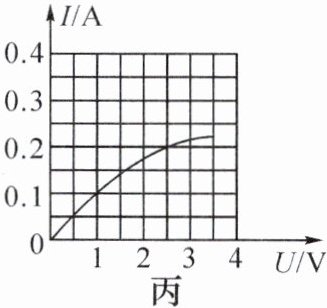

(3)小明同学测出了多组对应的电流值和电压值，并在坐标系上作出I-U关系图像，如图丙所示，小灯泡正常发光时的电阻是12.5Ω。由图像可知，灯丝的电流与电压不成正比，原因是灯丝的电阻受温度的影响。
(4)实验中另一同学分别测出小灯泡在不同亮度下的电阻，然后求出平均值作为小灯泡的电阻，他的做法对吗？不对(选填“对”或“不对”)，原因是小灯泡在不同的温度下其电阻是不一样的，求平均值没有意义。
【拓展设问】
(5)小明在连接电路时，不小心将电压表和电流表的位置互换了，闭合开关后，将会有什么结果？小灯泡不发光，电流表无示数，电压表示数接近电源电压。

答案： 2.
(1)①滑动变阻器同时接了下面两个接线柱②电流表的正负接线柱接反了　
(2)2.4　8　
(3)12.5　温度　
(4)不对小灯泡在不同的温度下其电阻是不一样的，求平均值没有意义　
(5)小灯泡不发光，电流表无示数，电压表示数接近电源电压

3. 如图所示，用伏安法测电阻时，若考虑电压表的分流作用的影响，则电流表读数偏大，故图中Rₓ的测量值偏小。(均选填“大”或“小”)

[变式题]如图所示是用电压表和电流表测电阻的一种连接方法，Rₓ为待测电阻。如果考虑电表内阻对测量结果的影响，则该电阻器的测量值大于(选填“大于”“小于”或“等于”)Rₓ的实际值。

答案： 3.大　小　[变式题]大于
