《2025年名师测控九年级物理上册人教版》

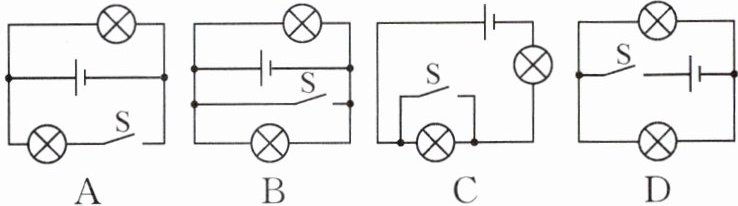

1. 如图所示的四个电路中,开关S闭合后,电源发生短路的是(B)

答案： B

2. 如图所示,下列说法中正确的是(C)

A.闭合S₂,断开S₁、S₃时,电路是断路
B.闭合S₁、S₂、S₃时,电路是通路
C.闭合S₁、S₂,断开S₃时,电路是短路
D.闭合S₁、S₃,断开S₂时,L₂发光而L₁不发光

答案： C

3. 如图所示,下列说法正确的是(B)

A.闭合S₁,断开S₂,L₁发光,L₂不发光
B.闭合S₁、S₂,L₁、L₂都不发光
C.S₁、S₂都断开,L₁、L₂都不发光
D.闭合S₂,断开S₁,L₁、L₂都不发光

答案： B

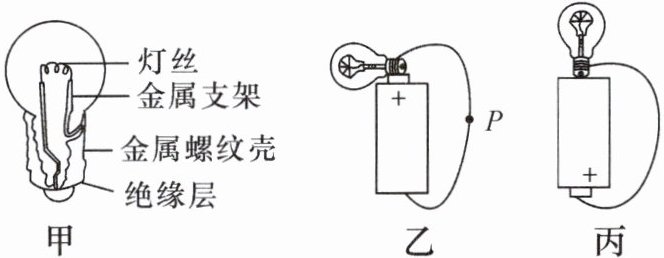

4. 图甲为小灯泡的内部结构图,分别以如图乙、丙方式连接,各处接触良好,电池电量充足。以下说法正确的是(B)


A.图乙、丙中的小灯泡都能发光
B.图乙所示的电路是短路
C.图丙所示的电路是断路
D.图乙所示的电路中,若在P点接上一个开关,小灯泡就能发光

答案： B

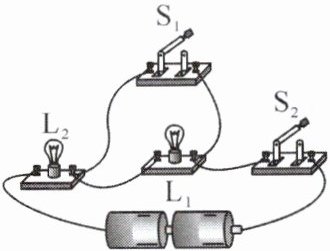

5. 如图所示,只闭合开关S₂时,电路处于通路状态;再闭合开关S₁时,灯L₂亮,灯L₁不亮,原因是灯L₁被短路;若开关S₁、S₂均断开,则电路处于断路状态。

答案： 通路 L₂ L₁ 灯L₁被短路 断路

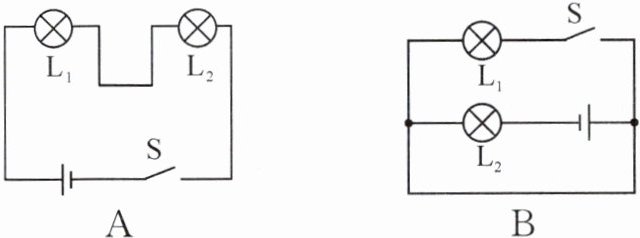

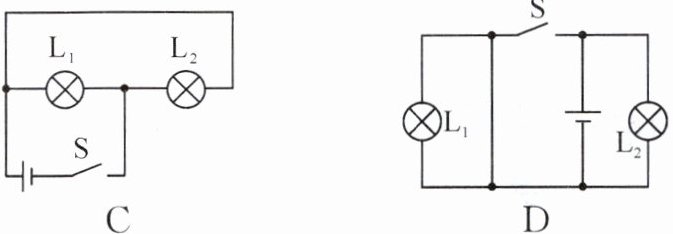

6. 下列选项中,开关S闭合后,两个灯泡串联的是(A)

答案： A

7. 如图所示电路中,两只小灯泡规格相同,先闭合开关S,L₂正常发光,再闭合开关S₁,则L₁(C)


A.被短路
B.被烧坏
C.与L₂并联
D.与L₂串联

答案： C

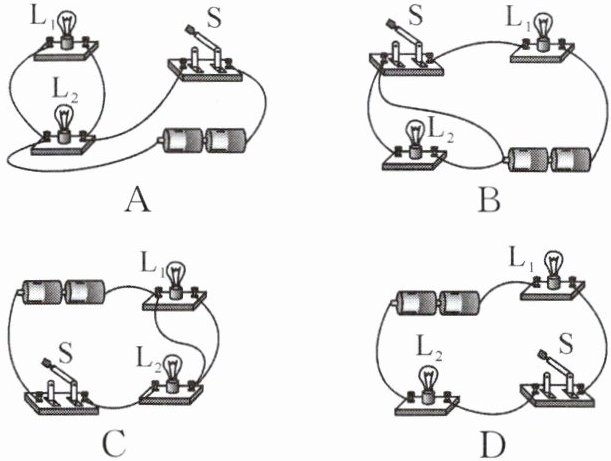

8. 在如图所示的电路中,闭合开关S后,小灯泡L₁、L₂并联的是(A)

答案： A

9. 在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有"沉迷网络""交友不慎"两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(B)

A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： B
