《2025年名师测控九年级物理上册人教版》

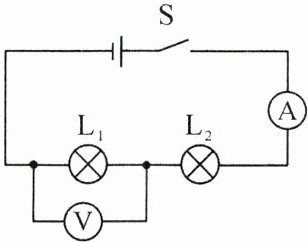

1. 在进行“探究串联电路的电压规律”的实验时，电路如图所示。对于实验过程中出现的现象的分析正确的是(B)

A.如果只有灯泡L₁断路，则开关闭合后电压表示数为零
B.如果只有灯泡L₂断路，则开关闭合后电压表示数为零
C.开关闭合后，如果灯泡L₂不亮、L₁亮，一定是灯泡L₂断路
D.开关闭合后，如果电压表示数为电源电压，一定是灯泡L₂短路

答案： B

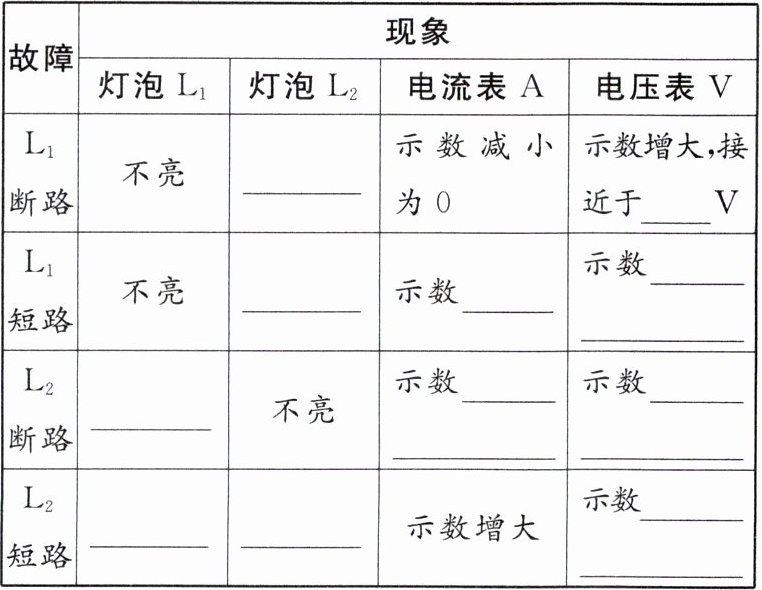

2.原创题 如图所示，电源电压恒为3V，开关S闭合后，两灯泡正常发光，电流表、电压表均有示数，一段时间后电路出现了一处故障，请在表格中，分别填入发生以下故障后，电路中各元器件出现的现象。

|L₂断路|不亮|不亮|示数0|示数3|亮
|L₂短路|亮|不亮|示数增大|示数0|增大为3 V

答案： 不亮 3 亮 增大 减小为0 不亮 减小为0 减小为0 亮 不亮 增大为3 V

3. 如图所示，开关S闭合，灯泡L₁不发光、L₂发光，电流表指针有明显偏转，而电压表指针无偏转，该电路故障可能是(A)

A.灯泡L₁短路
B.灯泡L₁灯丝断了
C.灯泡L₂断路
D.灯泡L₁、L₂灯丝断了

答案： A

4. 如图所示，导线连接无误，闭合开关S后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是(B)

A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路

答案： B

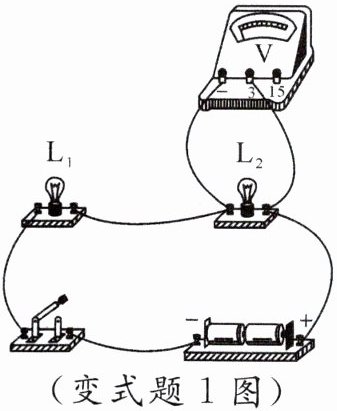

[变式题1](2024·江苏盐城)在探究串联电路的电压规律时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是(B)

A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路


]

答案： ［变式题1］B

[变式题2]如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是(B)

A.电流表接线松开
B.小灯泡L断路
C.滑动变阻器R断路
D.开关S接触不良
]

答案： ［变式题2］B
