5. 如图所示电路，电源电压不变，闭合开关后两灯均能发光，过了一段时间后有一个灯泡突然熄灭且电流表A₁和A₂示数相同，则电路发生的故障可能是(B)

A.灯泡L₂断路
B.灯泡L₁断路
C.灯泡L₁短路
D.灯泡L₂短路

答案： B

6. 如图所示电路，闭合开关，L₁、L₂两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，电流表示数增大，电压表示数为零，造成此现象的原因可能是(B)

A.灯L₁短路
B.灯L₂短路
C.灯L₁断路
D.灯L₂断路

答案： B

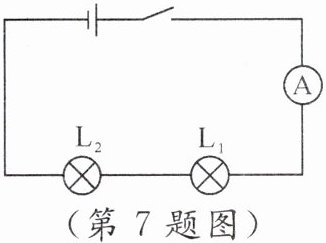

7. 如图所示，小明在做“探究串联电路中各处电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L₁两端时，两灯仍不亮，电流表无示数；当用导线接在L₂两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是(D)

A.电流表短路
B.灯L₁断路
C.开关接触不良
D.灯L₂断路

答案： D

8. 在电学实验中，遇到电路故障时常用电压表来检测。如图所示电源电压恒为4,5V闭合开关S后两灯均不亮,用电压表先后测得ad、ac 和ab 两端的电压均为4,5V,则故障可能A.灯L₁断路B灯L₂断路C灯L₁短路D灯L₂短路

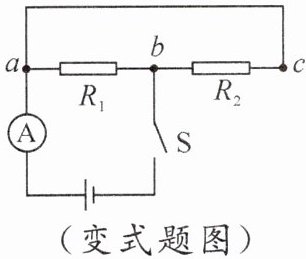

变式题如图所示电路,R₁、R₂:定值电阻,开关S闭合一段时间后,电流表示数突然减小用电电压表检测电路当电压表接a b两点时电压表有示数接b c两点时电压表无示数则故障原因可能是A仅R₁断路B仅R₂断路C电流表断路Dac导线断路

]

答案： 8.A ［变式题］D

9.(2025·上海虹口区一模)在如图所示的电路中,电源电压保持不变已知电路中有仅有一处故障,且只发生在定值电阻R₁或滑动变阻器R₂上现在"a"处或"b"处接入一个电表,通过必要的操作,均能判断故障小虹认为可接入一个电流表小唐认为可接入一个电压表
(1)你认为A(填字母)的方案是可行A小虹B小唐
(2)选择方案后,当电表接入"b"处时,闭合开关请写出必要作、电表示数的变化情况及其对应的故障:如果电流表有示数，且移动滑动变阻器的滑片，电流表的示数不变，说明滑动变阻器断路；如果电流表有示数，且移动滑动变阻器的滑片，电流表示数改变，则定值电阻断路；如果电流表示数很大，远超过测量范围，说明某一个电阻短路
