《2025年名师测控九年级物理上册人教版》

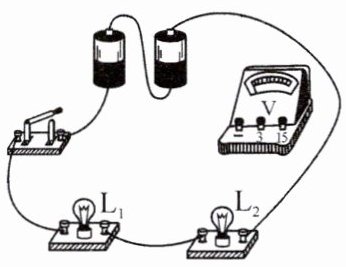

7. 如图所示电路中,要用电压表测灯$L_{1}$两端的电压,请将电压表正确接入电路,在虚线框内画出相应的电路图,并在所用电压表的两侧标出“$+$”“$-$”号。

答案： 电压表应并联在灯泡$L_1$两端，且电流从正接线柱流入，从负接线柱流出。
电路图如下：
```
[电源]
|
|
[开关]
|
+---[L1]---+
| |
[V+] [V-]
| |
+---[L2]---+
|
[电源另一端]
```
（在实物图中，将电压表并联在$L_1$两端，电压表的正接线柱接$L_1$靠近电源正极一端，负接线柱接$L_1$靠近电源负极一端）
在电压表两侧标出“$+$”“$-$”号：与电源正极连接的一侧标“$+$”，另一侧标“$-$”。

8. 如图所示,当开关S闭合时,电压表所测的电压是 (B)

A.灯$L_{2}$两端的电压
B.灯$L_{1}$两端的电压
C.电源两端的电压
D.电源和灯$L_{2}$两端的电压

答案： 8.B　[点拨]电压表的测量对象，就是电压表接线柱的两根导线所“包围”的用电器。若某用电器和电源同时被“包围”，则电压表测量的对象就是被“包围”之外的用电器。

9. 关于电流表和电压表的使用,下列说法错误的是 (C)

A.使用前都应检查指针是否指零
B.若有两个测量范围,一般都先用大的测量范围“试触”
C.两表都不能将两接线柱直接接到电源两极上
D.接入电路时,都应使电流从标有数字的接线柱流入,从标有“$-$”号的接线柱流出

答案： 9.C

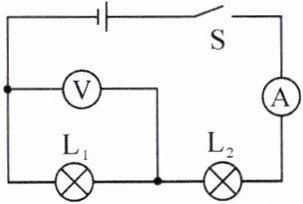

10. 如图所示电路,闭合开关S后,灯$L_{1}$和$L_{2}$正常发光,如果把电流表和电压表互换位置,一定会发生的现象是 (C)

A.灯$L_{1}$和$L_{2}$仍发光
B.电流表指针有明显偏转
C..电压表指针有明显偏转
D..电流表和电压表均无示数

答案： 10.C　[点拨]当电流表和电压表互换后，电压表串联接入电路中，整个电路相当于断路，两灯不亮，电流表无示数。两灯在不工作时，可以将两灯看成普通的导体，这样的话电压表示数接近于电源电压，所以电压表指针有明显偏转。

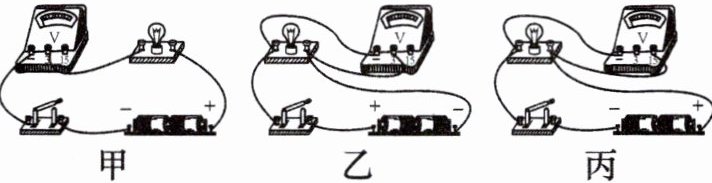

11..如图所示,用电压表测量小灯泡两端电压,结合电压表使用说明,指出甲,乙,丙三图电压表使用错误(1)甲图电压表与小灯泡串联了(2)乙图电压表的接线柱接反了(3)丙图电压表选用的测量范围过大

答案： 11.
(1)电压表与小灯泡串联了　
(2)电压表的接线柱接反了　
(3)电压表选用的测量范围过大

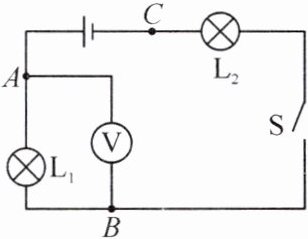

12..质疑创新如图所示,灯L₁与灯L₂串联,先用电压表测灯L₁两端电压,再测灯L₂两端电压时,只将电压表接A的一端改接到C处,这种接法不正确(选填"正确"或"不正确"),原因电压表的接线柱接反了。若要用此电压表测灯L₁和L₂两端电压,应将电压表接B一端改接到C处,处,
₁₁₁₂₂₂

答案： 12.不正确　电压表的接线柱接反了　B　C

13..如图所示电路,请在虚线框里填上电表符号,使开关S闭合后,灯泡L₁,L₂都可正常发光,
₁₂₁₂

答案： 开关S闭合后，灯泡$L_1$、$L_2$都可正常发光，说明$L_1$、$L_2$均未被短路，电路为并联电路；
左侧虚线框与灯泡$L_1$并联，所以应是电压表；
右侧虚线框串联在干路中，所以应是电流表。
故答案为：左侧虚线框填电压表符号，右侧虚线框填电流表符号。

14.(多选)(山东烟台)如图所示,电源电压保持不变闭合开关后发现电压表无示数,假设电路只有一个元件发生故障,则故障原因可能______(AD)₂₁₂₁₂₂

A.L₁短路
B.L₂短路
C.L₁断路
D.L₂断路
₁₂₁₂

答案： 14.AD
