6. 某实验小组的同学在实验室进行“探究并联电路的电压规律”的实验，实验电路如图甲所示，电源为两节新干电池串联。
（1）实验小组的同学连接好电路，闭合开关，发现电压表的指针偏向零刻度线左侧没有刻度的地方，出现该故障的原因是 。
（2）排除故障后，用电压表分别测量小灯泡$L_{1}$、$L_{2}$及电源两端的电压，电压表示数均如图乙所示，为 V。由此得出结论：并联电路中各支路上用电器两端的电压与电源两端的电压相等。此结论.0。接下来应该进行的操作是更换不同规格的灯泡，再次实验（选填“更换不同规格的灯泡，再次实验”或“将$L_{1}$、$L_{2}$的位置交换，再次探究”）【补充设问】
(3)实验小组白勺小青同学认为该实验甲,连接电压表时,可以不用试触直接选择小测量范围进行实验,你认为可行吗?并说明理由:可行;电源为两节新干电池串联,其电压为3V,故电路中的最大电压为3V。

答案： 6.
(1)电压表的接线柱接反了
(2)3.0 不科学 实验次数太少，得到的结论不具有普遍性 更换不同规格的灯泡，再次实验
(3)可行;电源为两节新干电池串联,其电压为3V,故电路中的最大电压为3V

7·某同学用电表测得两个小灯泡两端电压相等,则这两个小灯泡连接方式是(C)A.一定串联B一定并联C串联并联都有可能D.以上说法都不对

答案： 7.C

8.(江苏镇江)如图所示,在探究串联电路的电压规律的实验甲,闭合开关S,发现两只小灯泡都不发光,两只电压表示数均为3V,则可能发生的故障是(C)A.L₂短路B.L₁断路C.L₂断路D.S断路

答案： 8.C

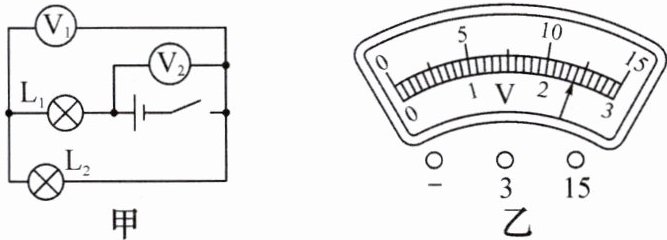

[变式题]在如图所示的电路中,闭合开关S后,灯泡L₁不亮、L₂亮,电压表无示数假设电路中仅有一处故障,其故障可能是(A)A.L₁短路B.L₂短路C.L₁断路D.电压表断路9·如图甲所示电路,当闭合开关后,两个电压表指针偏转均如图乙所示,则L₁、L₂两端的电压分别为9.6V、2.4V。

答案： [变式题]A 9.9.6 2.4

10.教材习题变式某同学连接好如图所示的电路,闭合开关后,小灯泡正常发光,用电压表依次测得Uab=0V,Ubc=3V,Ucd=0V,Ude=0V,Uea=3V,则此时Uac=3V,Ubd=3V,Ube=3V,Uae=3V。由此得出的结论是导线和开关两端没有电压,在只有一个用电器的电路中,用电器两端的电压与电源两端的电压相等。

答案： 10.3 3 3 3 导线和开关两端没有电压,在只有一个用电器的电路中,用电器两端的电压与电源两端的电压相等

11.如图所示,闭合开关,电压表V₁的示数是7.5V,电压表V₂的示数为9V,若电源电压为12V,则L₂两端电压是(A)A.4.5VB.5.5VC.3VD.2V

答案： 11.A
