《2025年名师测控九年级物理上册人教版》

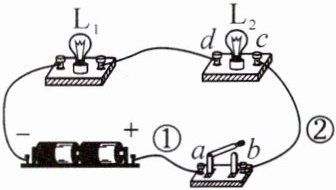

9. 在如图所示的电路中，闭合开关，灯泡都不发光。为了寻找灯泡不亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触 a、b、c、d 四个接线柱，发现只有与 d 接线柱接触时灯泡$L_{1}$才发光。若电路中只有一处断路，位置可能是(D)


A.导线①
B.开关
C.导线②
D.灯泡$L_{2}$

答案： 9.D

10. 在橡胶、塑料、石墨、陶瓷等材料中，属于导体的是石墨；电风扇与控制它的调速开关之间是串(选填“串”或“并”)联的。

答案： 10.石墨 串

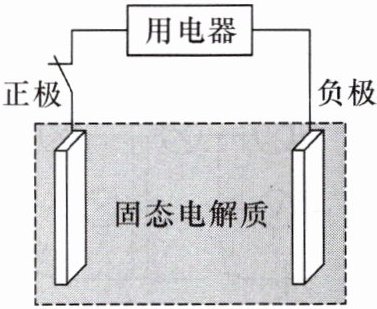

11.(2025·广东深圳模拟)某电动汽车使用固态电池供电，如图为其简化的电路示意图。电池供电时，实现化学能转化为电能，图中电流经过用电器的方向是向右(选填“向左”或“向右”)的。

答案： 11.电 向右

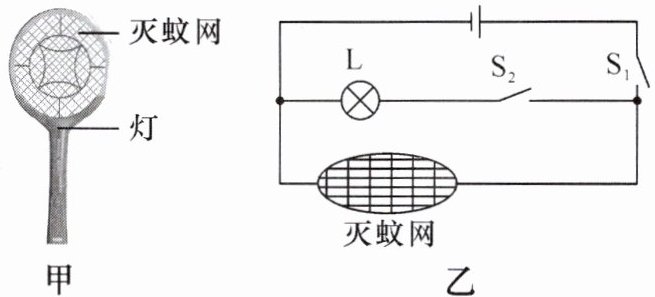

12.(2025·陕西西安一模)如图甲所示的电蚊拍有灭蚊和照明两个功能，图乙是其简易电路图。闭合开关S₁时，可以灭蚊；闭合开关S₁、S₂时，可以既灭蚊又照明。

答案： 12.S₁ S₁、S₂

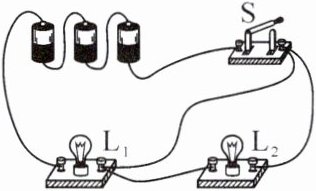

13. 在如图所示的实物连接图上改动一根导线，使电路连接正确且闭合开关 S 后两盏灯并联。（在需要改动的导线上画“×”，并用笔画线代替导线完成电路改接）

答案：
13.

14. 如图所示，连入电路中的电灯$L_{1}$、$L_{2}$、$L_{3}$允许通过的最大电流分别为$I_{1}$、$I_{2}$、$I_{3}$，且$I_{1}＞I_{2}＞I_{3}$，则此部分电路允许通过的最大电流是(C)


A.$I_{1}$
B.$I_{2}$
C.$I_{3}$
D.$I_{1}+I_{2}+I_{3}$

答案： 14.C

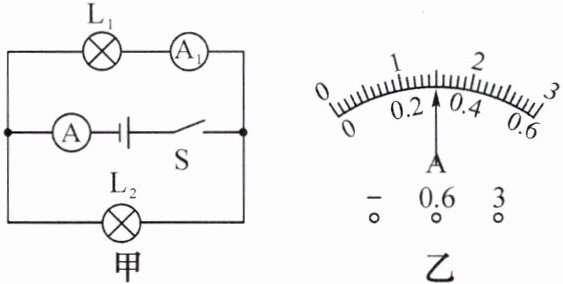

15. 如图甲所示电路中，开关 S 闭合后，两个电流表指针位置均如图乙所示，则经过$L_{2}$的电流为1.2A；若$L_{2}$灯丝断了，电流表 A 的示数会变为0.3A。

答案： 15.1.2 0.3

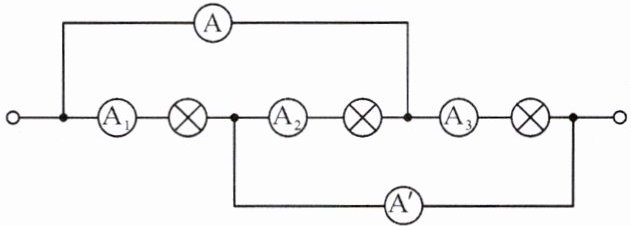

16. 如图所示，电流表$A_{1}$、$A_{2}$、$A_{3}$的示数分别为 30 mA、50 mA、70 mA，则电流表 A 和电流表$A'$的示数之差是40mA。

答案： 16.40
