1. 如图,$R_{1}=5\ \Omega$,$R_{2}=10\ \Omega$,闭合开关S,电流表示数为0.2 A。下列判断正确的是 (C)

A.$R_{1}$两端的电压为2 V
B.$R_{2}$两端的电压为1 V
C.电源两端的电压为3 V
D.电路中总电阻为20 Ω

答案： C

2. 如图所示为一只迷你型小收音机,它正常工作时需要两节7号电池,正常工作电流为300 mA。在手边只有一只可提供4.5 V电压的稳压电源,如果想让该收音机正常工作,应串联一个5Ω的电阻器。

答案： 串 5

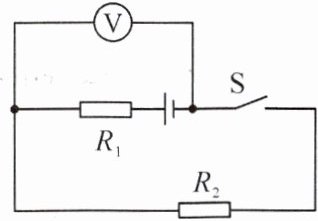

3. 如图所示,开关S断开时,电压表示数为12 V;开关S闭合时,电压表示数为3 V。已知$R_{1}$阻值为30 Ω,则开关S闭合时,$R_{1}$两端电压为9V,$R_{2}$阻值为 Ω。
]10

答案： 9 10

4. 如图所示,电源电压恒为6 V,只闭合开关$S_{1}$时,电流表的示数为0.5 A;同时闭合开关$S_{1}$和$S_{2}$时,电流表的示数为0.8 A。下列说法正确的是 (D)

A.$R_{1}$的阻值为3 Ω
B.$R_{2}$的阻值为7.5 Ω
C.同时闭合开关$S_{1}$和$S_{2}$,通过$R_{1}$的电流为0.8 A
D.同时闭合开关$S_{1}$和$S_{2}$,通过$R_{2}$的电流为0.3 A

[变式题]若第4题中同时闭合开关$S_{1}$、$S_{2}$时,电流表的示数变化了0.2 A,则通过$R_{2}$的电流为0.2A。

答案： D [变式题]0.2

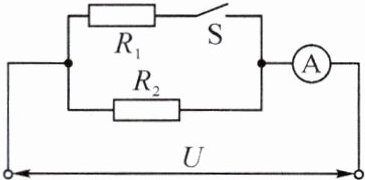

5. 如图所示的电路中,电压U保持不变,其中$R_{1}=40\ \Omega$、$R_{2}=30\ \Omega$。当开关S断开时,电流表示数为0.4 A,则当开关S闭合时,电流表示数为0.7A。
]

答案： 0.7

6.（2024·重庆B卷）将阻值为10 Ω的定值电阻$R_{1}$与另一定值电阻$R_{2}$接入电源电路,如图所示。闭合开关S,电流表$A_{1}$的示数为0.45 A,电流表$A_{2}$的示数为0.3 A。求:
(1)通过$R_{2}$的电流。
(2)电源电压。
]

答案： 解:
(1)由图可知,两定值电阻并联,电流表A₁测量干路电流,电流表A₂测量R₁中的电流,则干路电流:I=0.45 A,通过R₁的电流:I₁=0.3 A,因为并联电路中干路电流等于各支路电流之和,所以通过R₂的电流:I₂=I-I₁=0.45 A-0.3 A=0.15 A;
(2)由I=U/R可得,R₁两端的电压:U₁=I₁R₁=0.3 A×10 Ω=3 V,因并联电路各支路两端的电压相等且等于电源电压,所以电源电压:U=U₁=3 V。

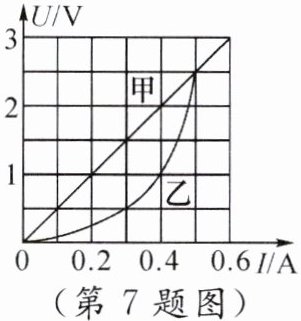

7. 图示是电阻器甲和乙的U-I图像,小明对图像信息作出的判断,正确的是 (C)

A.当甲两端电压为0.5 V时,通过它的电流为0.3 A
B.当乙两端电压为2.5 V时,其电阻值为10 Ω
C.将甲和乙串联,若电流为0.3 A,则它们两端的总电压为2 V
D.将甲和乙并联,若电压为1 V,则干路电流为0.4 A
【易错警示】电阻器的U-I图像若是曲线,则该电阻是可变电阻,电流与电压不成正比。在进行计算时,要看清电流与电压在图中对应的值,不要把此类电阻器当定值电阻计算。

[变式题]已知小灯泡L正常发光时的电压为2.5 V,通过灯丝的电流与其两端的电压关系如图所示,则灯泡正常发光时的电阻为10Ω。把此灯泡与15 Ω的定值电阻并联在电源电压为1 V的电路中,则并联电路的总电流是0.3A。

答案： C [变式题]10 0.3
