《2025年名师测控九年级物理上册人教版》

4. 在“探究电压一定时电流与电阻的关系”实验中,电源电压恒为9 V,滑动变阻器规格为“50 Ω 2 A”。

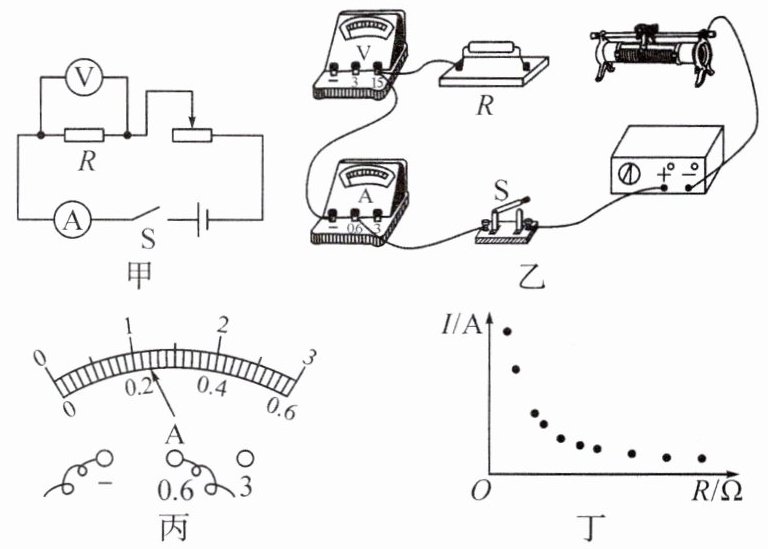

(1)根据图甲所示的电路图,请用笔画线代替导线,将图乙所示的实物图连接完整(导线不允许交叉)。

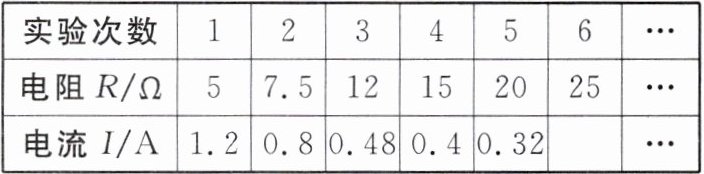

(2)实验中,更换不同的定值电阻后,都需要调节滑动变阻器,其目的是保持定值电阻两端电压不变,实验数据如表所示,其中第6次实验中电流表示数如图丙所示,其读数为0.24A。

(3)在如图丁所示坐标系中已经描出所有实验数据对应的点,请绘出图像,分析并得出结论: 。导体两端的电压一定时，通过导体的电流与导体的电阻成反比

答案：
4.
(1) 　
(2)保持定值电阻两端电压不变　0.24　
(3)导体两端的电压一定时，通过导体的电流与导体的电阻成反比

5. 关于电流、电压和电阻的关系,下列说法正确的是(D)

A.通过导体的电流越大,导体的电阻就越小
B.在电阻一定的情况下,电压与电流成正比
C.导体两端的电压一定时,导体的电阻与电流成反比
D.导体两端的电压一定时,通过导体的电流随电阻的增大而减小

答案： 5.D

6. 方案设计 如图是探究电阻一定时电流与电压关系的电路。为了改变定值电阻R两端的电压,设计了三种方案:
甲:多节干电池串联接入MN;
乙:电池与滑动变阻器串联接入MN;
丙:电池与不同定值电阻R'串联接入MN。
可行的方案是(D)

A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： 6.D

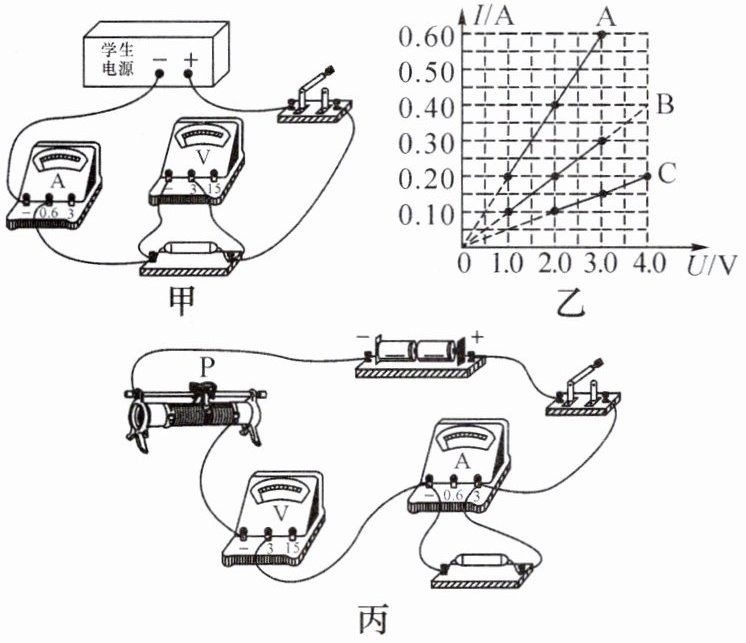

7. 创新题 新考法 小明利用图甲所示的电路探究电阻一定时电流与电压的关系,其中电源电压可调。

(1)该实验中滑动变阻器的作用除了保护电路,还有一个作用是 。改变定值电阻两端的电压
(2)小明将导体A接入电路完成实验后,更换导体B、C重复实验,根据数据绘制图像如图乙所示,分析图像初步得出结论:在电阻一定的情况下,通过导体的电流与导体两端的电压成正比。得出此结论的依据是 。导体A、B、C的I-U图像为过原点的直线
(3)小明利用图乙的数据分析电流与电阻的关系,你认为可行吗? 请选择①或②作答。
①不可行,理由是 。

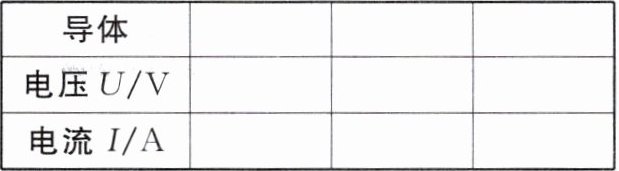

②可行,请在表中填上应选取的数据。

【拓展设问】
(4)另一同学连接的电路如图丙所示,检查电路发现有一根导线连接错误,请你在连接错误的导线上画“×”,并画线把它改到正确的位置上。

答案：
7.
(1)改变定值电阻两端的电压　
(2)正　导体A、B、C的I-U图像为过原点的直线　
(3) 导体　　　　A　　　　B　　　　C 电压U/V　　2.0　　　2.0　　　2.0 电流I/A　　0.40　　0.20　　0.10 　
(4)
