《2025年名师测控九年级物理上册人教版》

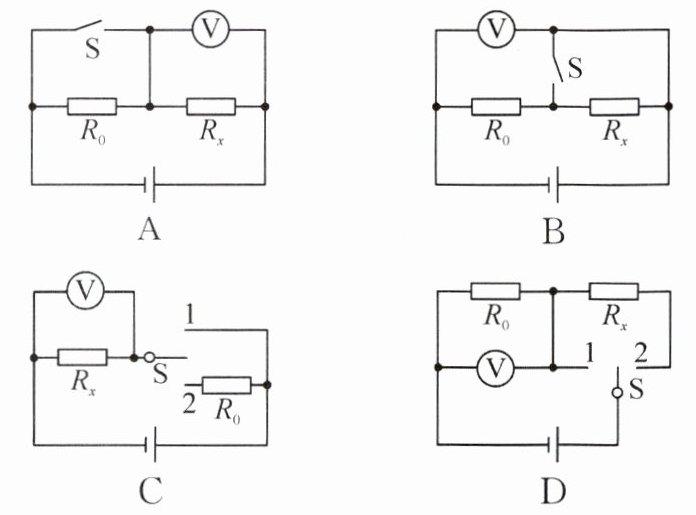

1. 某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R₀，测量未知电阻器Rₓ的阻值，图中不能实现测量Rₓ阻值的电路图是(B)

A
B
C
D

答案： 1.B

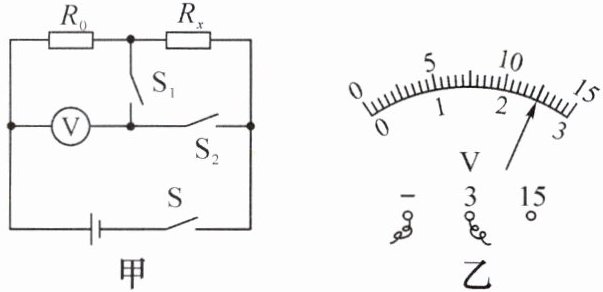

2. 小东利用如图甲所示的电路测量定值电阻Rₓ的阻值。已知电源电压满足实验条件且恒定，定值电阻R₀=15Ω。
甲
乙
(1)请将实验步骤补充完整：
①按电路图连接实物，开关处于断开状态。
②闭合开关S、S₂，断开S₁，读出并记录此时电压表的示数U₁。
③闭合开关S、S₁,断开S₂，读出并记录此时电压表的示数U₂。
(2)若U₁的大小如图乙所示，U₁=2.5V，U₂=1.5V，则Rₓ=10Ω。

答案： 2.
(1)闭合开关S、S₁,断开S₂
(2)2.5 10

3. 小聪同学在测电阻时，若滑动变阻器的最大阻值为R，被测电阻器的阻值为Rₓ，实验过程中电流表突然损坏，不能正常使用了，他想出一个方法，在撤掉电流表的情况下，利用现有的器材，也能测出电阻器Rₓ的阻值。实验电路如图所示，实验步骤如下：

(1)将滑动变阻器滑片移到a端，闭合开关S，读出电压表的示数，记为U。
(2)将滑动变阻器滑片移到b端,闭合开关S,读出电压表的示数,记为U₁。
(3)读出滑动变阻器的最大阻值R。
(4)被测电阻器Rₓ的阻值：Rₓ=$\frac{U_{1}R}{U-U_{1}}$。(写出表达式)

答案： 3.
(2)将滑动变阻器滑片移到b端,闭合开关S,读出电压表的示数,记为U₁
(4)$\frac{U_{1}R}{U-U_{1}}$

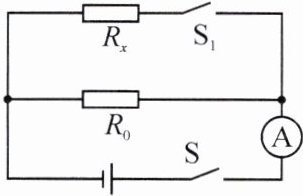

4. 小梦设计了一种不用电压表也能测出未知电阻器Rₓ阻值的方法，其电路设计如图所示。其中电源电压值恒定但未知，定值电阻的阻值为R₀。请你完成：

(1)实验步骤：①只闭合S,记下电流表的示数$I_{1}$;②再闭合S₁,记下电流表的示数$I_{2}$。
(2)表达式Rₓ=$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$。(用已知量和测得量的符号表示)

答案： 4.
(1)①只闭合S,记下电流表的示数$I_{1}$;②再闭合S₁,记下电流表的示数$I_{2}$
(2)$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$
