《2025年名师测控九年级物理上册人教版》

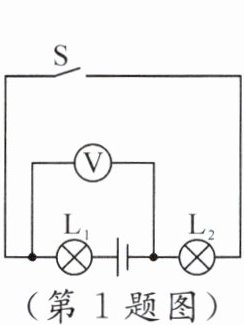

1. 如图所示，电源电压为6 V保持不变，开关S闭合后，电压表示数为2 V，此时灯$L_{1}$两端的电压为(B)

A.2 V
B.4 V
C.6 V
D.8 V

答案： 1.B

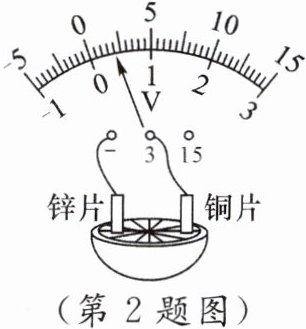

2. 教材习题变式 如图所示，某同学将铜片和锌片插入水果中，制成了一个水果电池，并用电压表测该水果电池的电压。
（1）水果电池的正极是 。铜片
（2）该水果电池的电压为0.4V，若想得到6 V的电压需要15个这样的电池串（选填“串”或“并”）联起来使用。

答案： 2.
(1)铜片
(2)0.4 15 串

3. 有一种节日小彩灯是由多个小灯泡组成的，若每个小灯泡上标注的正常工作电压是12 V，则应将19个小灯泡串（选填“串”或“并”）联接在家庭电路两端。

答案： 3.19 串

4.（2024·广东改编）探究串联电路的电压规律。

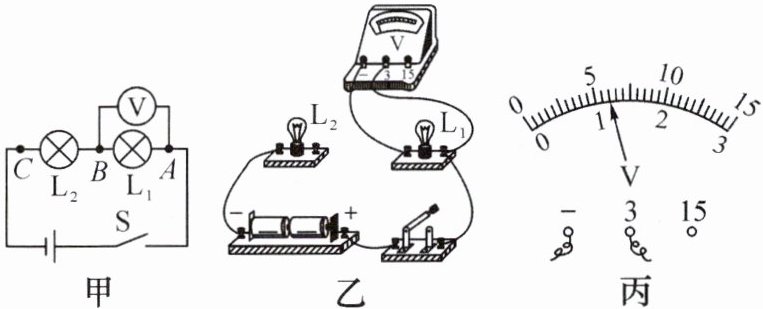

（1）根据如图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整。

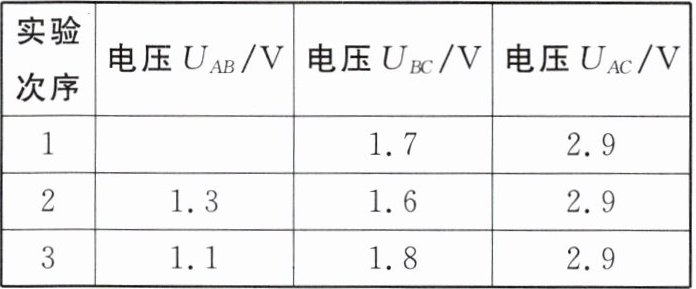

（2）连接电路时，开关应处于.2V。接着更换不同规格的灯泡并多次实验，数据记录见表。

①分析表中数据，得到初步结论：在串联电路中，电源两端的电压等于各用电器两端的电压 。之和改变电源电压并多次实验

②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以 。
【补充设问】
（4）实验结束后，小明应先断开开关，拆除电源（选填“电源”或“灯泡”）两端的导线后，再拆除其他导线并整理器材。

答案： 4.
(1)（图略）
(2)断开 无
(3)1.2 ①之和 ②改变电源电压并多次实验
(4)电源

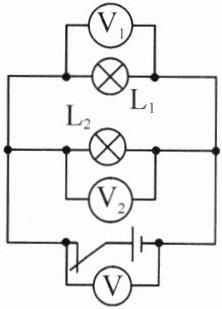

5. 教材习题变式 如图所示电路，电压表$V_{2}$的示数为6 V。下列说法中正确的是 （ ）

A.$V_{1}$示数为6 V
B.$V_{1}$示数大于6 V
C.V示数小于6 V
D.V示数大于6 V

答案： 5.A
