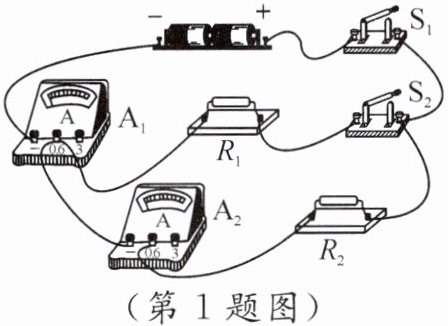

1. 如图所示，定值电阻$R_{2}=15\ \Omega$。当开关$S_{1}$、$S_{2}$闭合时，电流表$A_{1}$、$A_{2}$的示数分别为0.5 A、0.2 A。下列说法正确的是(A)

A.$R_{1}$的阻值为10$\Omega$
B.$S_{1}$、$S_{2}$闭合时，通过$R_{1}$的电流为0.5 A
C.$S_{1}$、$S_{2}$闭合时，$A_{1}$测量的是$R_{1}$的电流
D.开关$S_{2}$断开时，电流表$A_{2}$的示数为0.5 A

答案： A

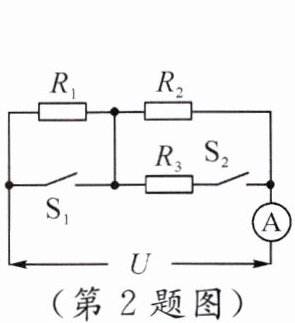

2. 如图所示，电源电压保持不变，$R_{1}=R_{2}=R_{3}=10\ \Omega$，若只使$R_{2}$、$R_{3}$并联接入电路，则应闭合开关S₁、S₂，此时电流表的示数为$I_{1}$；要使$R_{1}$、$R_{2}$串联，应断开开关$S_{1}$、$S_{2}$，此时电流表的示数为$I_{2}$，则$I_{1}:I_{2}=$ 。4∶1

答案： S₁、S₂ 4∶1

3. 如图所示的电路中，电源电压是12 V且保持不变，$R_{1}=R_{3}=4\ \Omega$，$R_{2}=6\ \Omega$。求：
(1)当开关$S_{1}$、$S_{2}$断开时，电流表和电压表的示数各是多少？
(2)当开关$S_{1}$、$S_{2}$闭合时，电流表和电压表的示数各是多少？
]

答案： 解：
(1)当开关S₁、S₂断开时，R₂与R₃串联，电流表测电路中的电流，电压表测R₂两端电压，串联电路中总电阻等于各分电阻之和，电流表示数：I = $\frac{U}{R_2+R_3}$ = $\frac{12\ V}{6\ \Omega+4\ \Omega}$ = 1.2 A；由I = $\frac{U}{R}$得，电压表示数：U₂ = IR₂ = 1.2 A×6 Ω = 7.2 V；
(2)当开关S₁、S₂闭合时，R₁与R₂并联，R₃被短路，电流表测干路电流，电压表测电源电压，则电压表示数：U' = U = 12 V；电流表示数：I' = $\frac{U}{R_1}$ + $\frac{U}{R_2}$ = $\frac{12\ V}{4\ \Omega}$ + $\frac{12\ V}{6\ \Omega}$ = 5 A。

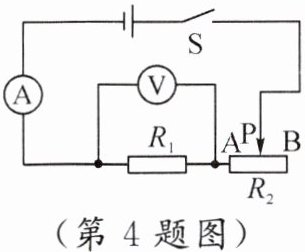

4. 如图所示，电源电压$U=3\ V$保持不变，滑动变阻器$R_{2}$的规格为“20$\Omega$ 1.5 A”。当开关S闭合，滑动变阻器滑片P位于A端时，电流表A的示数为0.3 A，则定值电阻$R_{1}=$10$\Omega$。当开关S闭合时，滑动变阻器滑片P移至B端，此时电压表V的示数是1V。

答案： 10 1

5. 在如图所示的电路中，电源电压不变。开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6 V变化到2 V，同时观察到电流表的示数从0.5 A变化到1 A，则定值电阻$R_{0}$的阻值为(C)

A.4$\Omega$
B.6$\Omega$
C.8$\Omega$
D.18$\Omega$

答案： C

6. 如图所示电路，电源电压保持6 V不变，电流表的测量范围为0~0.6 A，电压表的测量范围为0~3 V，定值电阻$R_{1}$的规格为“10$\Omega$ 0.5 A”，滑动变阻器$R_{2}$的规格为“20$\Omega$ 1 A”。闭合开关，为了保证电路安全，在移动滑片P的过程中，下列判断正确的是(C)


A.电流表的示数变化范围是0.2~0.5 A
B.电压表的示数变化范围是0~3 V
C.$R_{1}$两端的电压变化范围是3~5 V
D.滑动变阻器$R_{2}$的阻值变化范围为0~10$\Omega$

答案： C

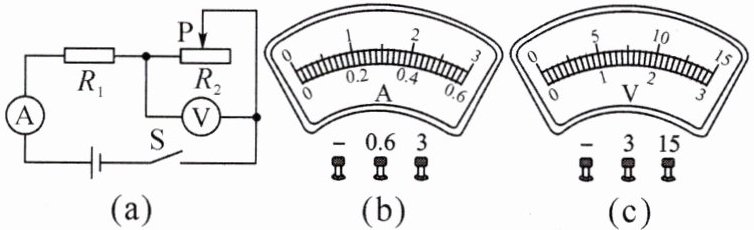

7.（2025·上海虹口区一模）在图（a）所示的电路中，电源电压保持不变，定值电阻$R_{1}$的阻值为10$\Omega$，滑动变阻器$R_{2}$上标有“50$\Omega$”字样。电流表、电压表的表盘如图（b）、（c）所示。

(1)闭合开关S，电流表的示数为0.4 A，求$R_{1}$两端的电压$U_{1}$。
(2)闭合开关S，移动滑片P，在电路安全工作的前提下，电压表的最大示数为10 V，最小示数为2 V。求：
①电源电压U。
②允许通过滑动变阻器的最大电流。

答案： 解：由电路图可知，R₁与R₂串联，电压表测R₂两端的电压，电流表测电路中的电流。
(1)由欧姆定律可得，R₁两端的电压：U₁ = IR₁ = 0.4 A×10 Ω = 4 V；
(2)①闭合开关S，在电路安全工作的前提下，电压表达达到最大示数时滑动变阻器R₂的阻值全部连入电路，则电路中的电流：I₁₌₋ = $\frac{U_{2大}}{R_{2大}}$ = $\frac{10\ V}{50\ \Omega}$ = 0.2 A，由I = $\frac{U}{R}$可得，R₁两端的电压：U₁₌₋ = I₁₌₋R₁ = 0.2 A×10 Ω = 2 V，因串联电路中总电压等于各分电压之和，所以电源电压：U = U₁₌₋ + U₂₌₊ = 2 V + 10 V = 12 V；②电压表的示数最小时滑动变阻器R₂连入电路的阻值最小，通过滑动变阻器R₂的电流最大，因串联电路中总电压等于各分电压之和，则：U₁₌₊ = U - U₂₌₋ = 12 V - 2 V = 10 V，则允许通过滑动变阻器的最大电流：I₁₌₊ = $\frac{U_{1大}}{R_1}$ = $\frac{10\ V}{10\ \Omega}$ = 1 A。
