《2025年名师测控九年级物理上册人教版》

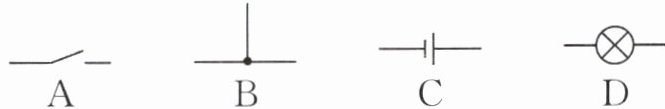

1. 为了住户的安全与方便,越来越多的小区安装了电子门禁,当我们进入小区时,需要刷门禁卡电动门才会自动打开,门禁卡在电路中的作用与下列元器件相同的是 (A)

答案： A

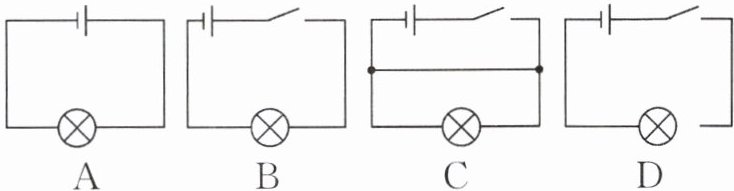

2. 下列电路图中正确的是 (B)

答案： B

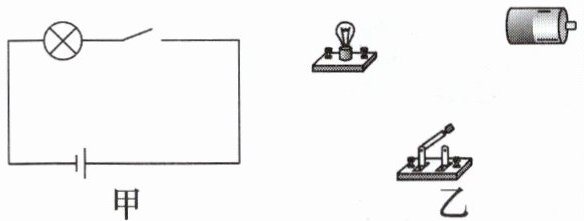

3. 根据图甲所示的电路图,请用笔画线代替导线连接图乙所示的实物电路。

答案： 根据图甲所示的电路图，连接图乙所示的实物电路如下：
1. 将灯泡的一个接线柱与开关的一个接线柱用导线连接。
2. 将开关的另一个接线柱与电池盒的正极（或电池的正极）用导线连接。
3. 将灯泡的另一个接线柱与电池盒的负极（或电池的负极）用导线连接。

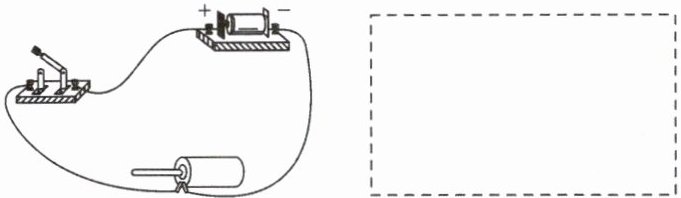

4. 教材习题变式 如图是某实物连接电路,请根据实物图在方框内画出对应的电路图。

答案：

5.(2024·江苏徐州)如图所示电路,闭合开关,电路所处的状态是 (C)

A.通路
B.断路
C.短路
D.无法判断

答案： C

6. 如图所示,某种电风扇中有一个自动断电的安全装置,内部小金属球可以自由移动,当电风扇歪倒时,它是断路;当电风扇正立时,它是通路。(均选填“通路”“断路”或“短路”)

答案： 断路　通路

7. 根据如图所示的电路,回答下列问题:
(1)闭合开关S后,电路将形成短路(选填“通路”“断路”或“短路”)。
(2)去掉导线a(选填“a”或“b”)后,可成为正确的电路。

答案：
(1)短路　
(2)a

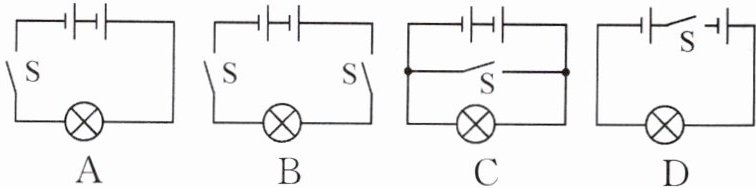

8. 如图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,基座上的塑料片起到了开关的作用。该手电筒的工作电路图是 (D)

答案： D
