7.(2024·四川自贡)如图所示是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为(D)


A.A和B
B.B和C
C.B和D
D.A和D

答案： D

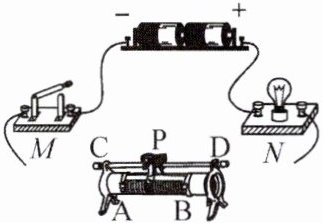

8. 如图,用滑动变阻器调节灯的亮度,若闭合开关,滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是(D)


A.M接C,N接B
B.M接A,N接B
C.M接C,N接D
D.M接A,N接D

答案： D

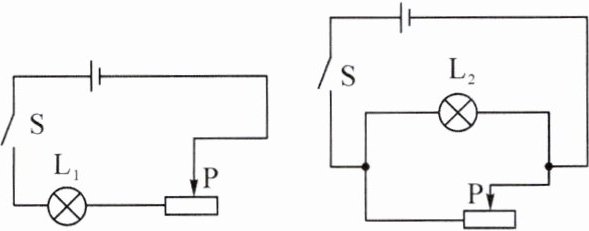

9. 如图所示的两个电路中,电源电压相等,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L₁、L₂的亮度变化分别是(D)


A.L₁、L₂都变亮
B.L₁、L₂都变暗
C.L₁变亮,L₂变暗
D.L₁变暗,L₂的亮度不变

答案： D

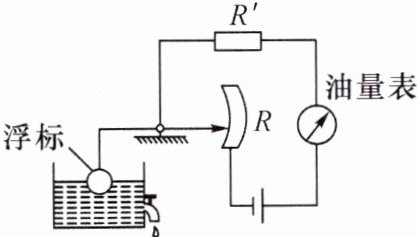

10. 教材习题变式 如图,是一种自动测定油箱内油量的装置,R'是定值电阻,R是滑动变阻器,它的金属滑片是杠杆的一端,从油量表指针所指的刻度就可以知道油箱的油量。

(1)油量表其实是电流表。
(2)油面升高,R的阻值变小,油量表示数变大。(均选填“变大”或“变小”)
(3)电阻R'是否多余?它有什么作用?不多余;它有保护电路的作用。

答案：
(1)电流　
(2)变小　变大　
(3)不多余;它有保护电路的作用

11. 用滑动变阻器改变小灯泡的亮度。

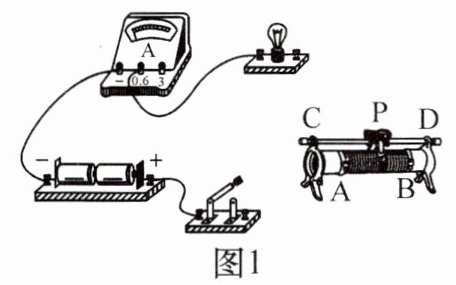

(1)要求闭合开关后,滑动变阻器滑片向左移动时能使灯亮度变亮。请用笔画线代替导线连接如图1的实物图,并在图2虚线框中画出相应的电路图。


(2)若将滑片向右端滑动,这时电流表的示数将变小(选填“变大”或“变小”)。
(3)开始实验后,甲同学发现无论如何移动滑片,灯的亮度都不发生变化,而且一直很亮,原因可能是同时连接了滑动变阻器上面两个接线柱;乙同学发现移动滑片时,灯忽亮忽熄,这可能是滑片与电阻丝相连处接触不良。若另一个同学在做实验时发现无论向哪边移动滑片时灯泡的亮度都不变,并且电流表的示数始终很小,则最有可能的原因是同时连接了滑动变阻器下面两个接线柱。
(4)写出一个滑动变阻器的应用:电动车的调速器(合理即可)。

答案：
(2)变小　
(3)同时连接了滑动变阻器上面两个接线柱　滑片与电阻丝相连处接触不良　同时连接了滑动变阻器下面两个接线柱　
(4)电动车的调速器(合理即可)

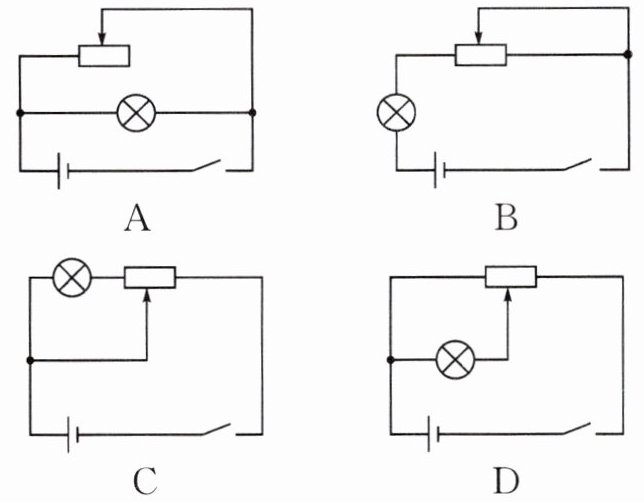

12. 如图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节灯泡从亮到熄的电路是(D)


A.
B.
C.
D.

答案： D
