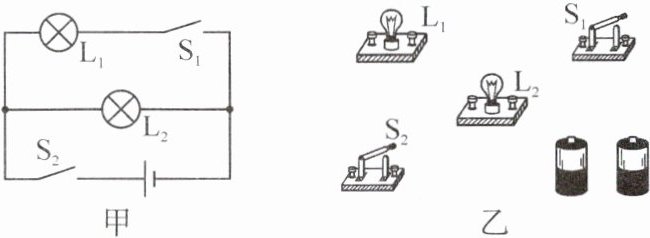

1. 根据图甲所示的电路图，连接图乙所示的实物图。

答案： 从图甲可知，两灯泡$L_1$、$L_2$串联。
连接实物图步骤如下：
1. 从电源正极出发，用导线将电源正极与开关右接线柱相连。
2. 用导线将开关左接线柱与灯泡$L_1$右接线柱相连。
3. 用导线将灯泡$L_1$左接线柱与灯泡$L_2$右接线柱相连。
4. 用导线将灯泡$L_2$左接线柱与电源负极相连。
实物图连接如下：
（在仅有文字描述场景下，以文字表述连接关系，若能作图，按照上述连接关系将实物图连接好，使两灯串联，开关控制整个电路。）

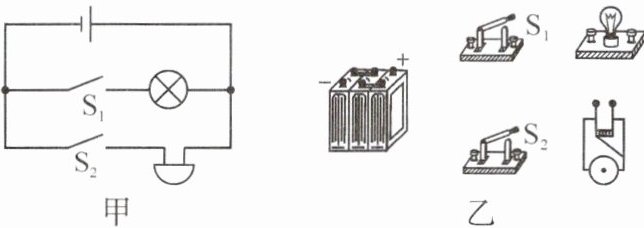

2. 根据如图甲所示的电路图，用笔画线代替导线将图乙所示的实物图连接完整。

答案：

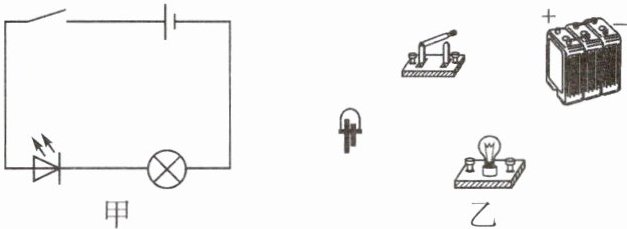

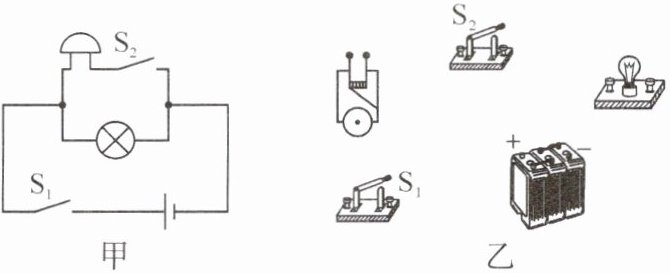

3. 按照如图甲所示的电路图，将图乙所示的实物元器件连接起来。

答案：

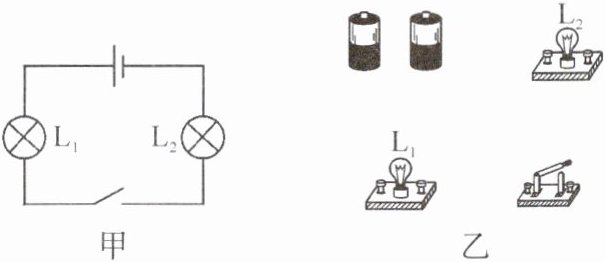

4. 请根据图甲中的电路图，将图乙中的实物图连接起来。

答案：

5. 根据图甲所示的电路图，用笔画线代替导线，连接图乙实物电路。

答案：

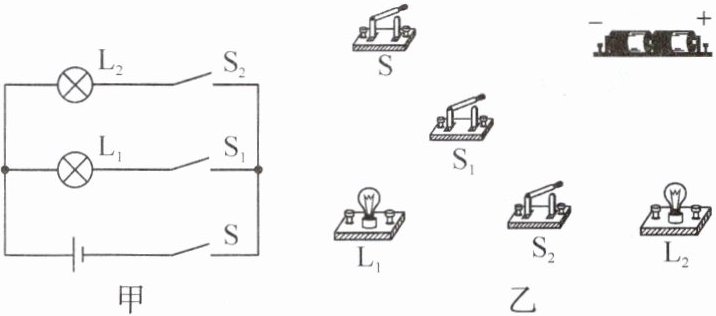

6. 根据如图甲所示的电路图，连接图乙实物图。

答案： 根据图甲所示电路图，连接图乙实物图步骤如下：
电源正极连接到开关S一端，开关S另一端分两条支路：
一条支路：连接开关S1一端，S1另一端连接灯L1，灯L1另一端连接电源负极。
另一条支路：连接开关S2一端，S2另一端连接灯L2，灯L2另一端连接电源负极。
所以实物图连接如下：
从电源正极引出导线连接到开关S，从开关S分两条支路，
一支路连接开关S1和灯L1，另一支路连接开关S2和灯L2，两支路另一端都连接到电源负极。

7. 如图是手电筒的结构示意图，请在虚线框内画出它的电路图。

答案：

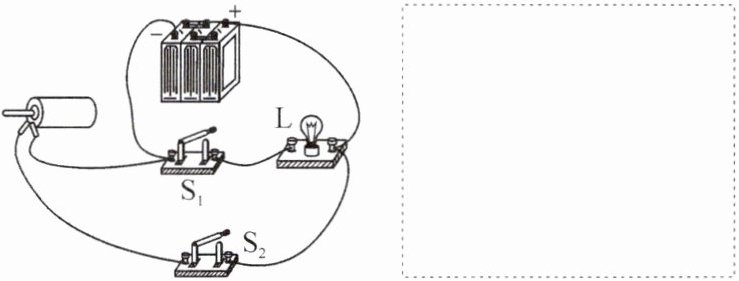

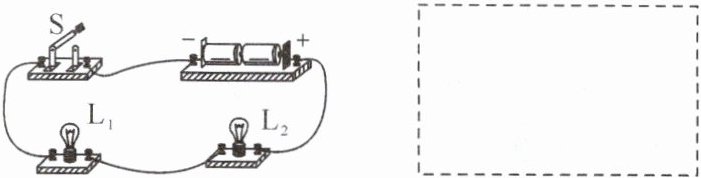

8. 根据如图所示实物连接图，在虚线框内画出相应的电路图。

答案：

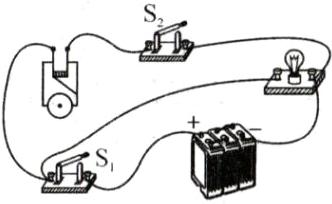

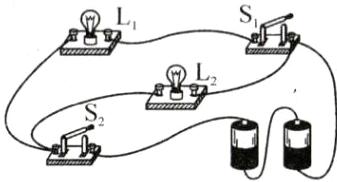

9. 在虚线框中画出如图所示实物图相应的电路图。

答案：

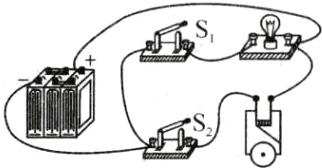

10. 在虚线框中画出如图所示实物图相应的电路图。

答案： ①识别电压表为断路，电流表为导线（本题实物图无电压表、电流表，该步（可忽略））。
②电流从电源正极出发，分流入两个灯泡，后汇合流回电源负极，为并联。
③两个开关均在支路上，分别控制两个灯泡。
④画出电源、开关、灯泡，箭头表示电流方向，灯泡并联，两个开关分别在支路上。
作图如下：
（画出一个并联电路，主路上有电源，两条支路上各有一个开关和一个灯泡）。
