《2025年名师测控九年级物理上册人教版》

1.(多选)(2024·四川南充改编)如图所示，开关闭合后，电流表的示数分别为$I_1$、$I_2$，电压表的示数分别为$U_1$、$U_2$、$U_3$，$L_1$的电阻小于$L_2$的电阻。下列关系中正确的是 (AC)

A.$I_1=I_2$
B.$U_1=U_2$
C.$U_1+U_2=U_3$
D.$U_1=U_2=U_3$
]

答案： AC

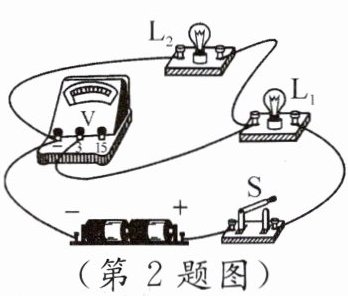

2. 下列对如图所示的电路认识正确的是(B)

A.两灯泡并联，电压表测电源电压
B.两灯泡串联，电压表测$L_2$两端的电压
C.若灯$L_1$短路，则电压表示数为零
D.若灯$L_2$短路，则电压表示数为3V

答案： B

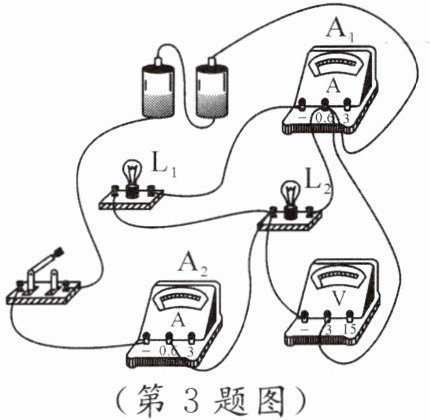

3. 如图所示是小宁连接的电路，电源电压保持不变。闭合开关后，发现两灯都发光，电流表$A_1$的示数为0.28 A，电流表$A_2$的示数为0.6 A，电压表示数为3 V。关于该电路，下列说法正确的是 (B)

A.电源电压为6 V
B.通过灯$L_2$的电流为0.32 A
C.若拧下灯$L_2$，灯$L_1$仍可以发光，电流表$A_2$的示数变大
D.若用导线连接$L_2$两端，两灯均不亮，所有电表的示数均为零
]

答案： B

4. 如图所示电路，电源电压恒定，开关S接a时，电压表示数为9 V；开关S接b时，电压表示数为4 V。下列说法不正确的是 (B)

A.电源电压为9 V
B.灯$L_1$两端的电压为4 V
C.灯$L_2$两端的电压为4 V
D.灯$L_1$和灯$L_2$的总电压为9 V

答案： B

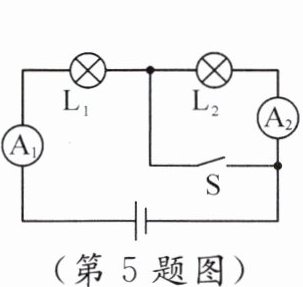

5. 如图所示电路，电源电压恒定，当开关S断开时，电流表$A_1$、$A_2$的示数分别为$I_1$、$I_2$；当开关S闭合时，电流表$A_1$、$A_2$的示数分别为$I_1'$、$I_2'$，则下列各式正确的是 (D)

A.$I_1=I_2$，$I_1'=I_2'=0$
B.$I_1＞I_2$，$I_1'＞I_2'=0$
C.$I_1＜I_2$，$I_1'＜I_2'=0$
D.$I_1=I_2$，$I_1'＞I_2'=0$
]

答案： D

6. 如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若$L_2$突然断路，则发生的情况是 (D)

A.灯泡$L_1$变暗
B.电压表V示数变大
C.电流表$A_1$示数变小
D.电流表$A_2$示数变小

答案： D

7. 在如图所示的电路中，电源电压恒定，闭合开关S，当滑动变阻器$R_P$的滑片从最左端滑到最右端的过程中，下列说法正确的是 (C)

A.电流表示数变小，电压表示数变大
B.电流表示数变大，电压表示数变小
C.电流表示数不变，电压表示数变小
D.电流表示数不变，电压表示数不变
]

答案： C 【点拨】由图可知,电压表接滑动变阻器的滑片,滑动变阻器可看作定值电阻,移动滑片不能改变电阻,但电压表测量电阻的范围可以改变,故电压表的示数会改变。
