《2025年名师测控九年级物理上册人教版》

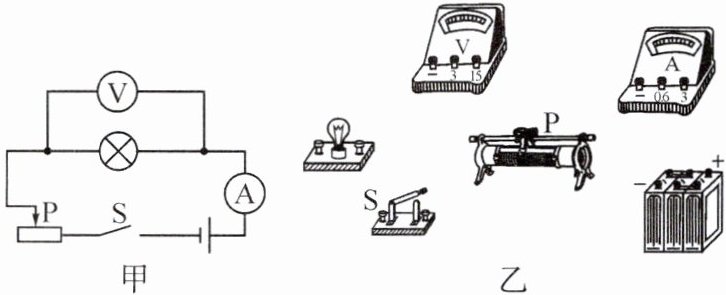

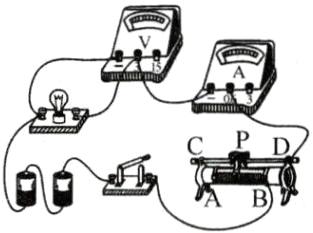

11. 请按照图甲所示的电路图连接图乙中对应的实物图。（电压表选用0～3V的测量范围，电流表选用0～0.6A的测量范围）

答案：

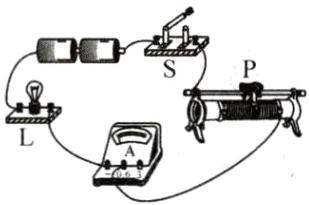

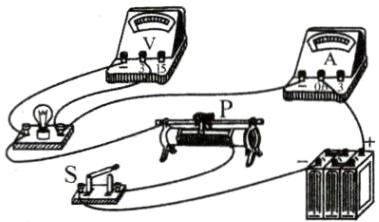

12. （2025·上海虹口区一模）在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变大。

答案：

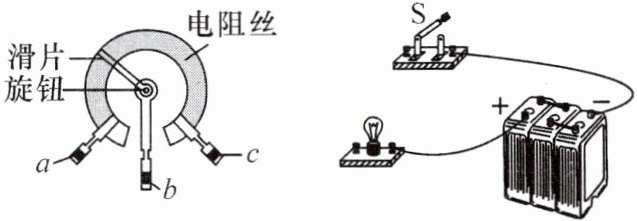

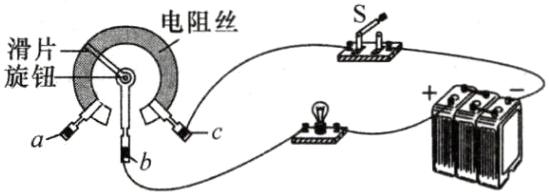

13. 小明准备在手电筒电路的基础上加装一个电位器，实现可调光的目的。请用笔画线代替导线，将图中的实物电路连接完整，使闭合开关S后，顺时针旋转旋钮时灯泡变亮。

答案：

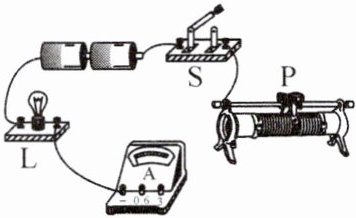

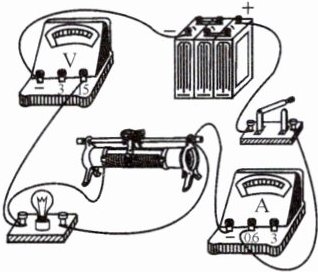

14. 如图所示的实物电路，用笔画线添加两根导线使电路完整。要求：闭合开关，滑动变阻器滑片P向左移动时，灯泡亮度变暗、电流表示数变小，电压表只测量灯泡两端的电压。

答案：

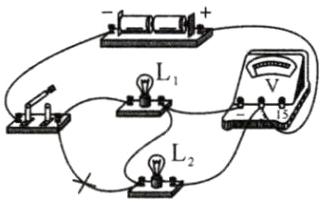

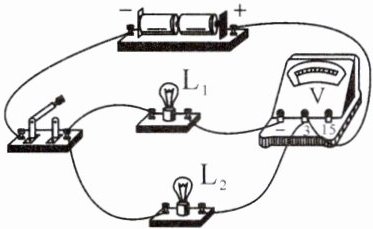

15. 在图上改动一根导线，使电路成为串联电路，并使电压表测量灯L₂两端的电压（在改动的导线上画“×”，然后重新连接）。

答案：

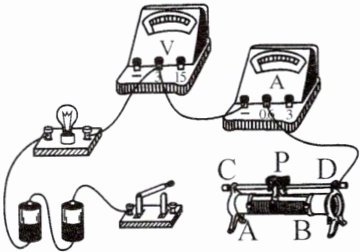

16. 如图所示是某实验小组连接的实物电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并在图中改正（导线不允许交叉）。改正后使电流表测量通过小灯泡的电流，电压表测量小灯泡两端的电压，调节滑动变阻器能改变通过小灯泡的电流。

答案： （在图中找到连接电压表与滑动变阻器之间的错误导线并画“×”），将该导线的端点从滑动变阻器的接线柱改接到小灯泡远离电源正极的一端，使电压表并联在小灯泡两端。
（说明：由于无法直接图示，实际答题时需在错误导线上标注“×”，并重新连接导线至小灯泡两端，确保电压表并联小灯泡、电流表串联小灯泡、滑动变阻器“一上一下”接入。）

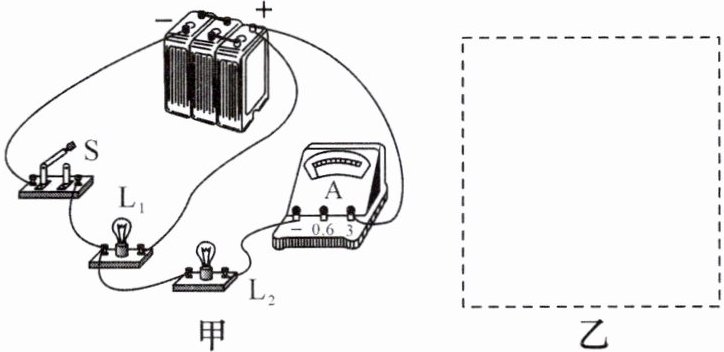

17. 如图甲所示是某同学设计的利用电流表测量通过小灯泡L₂电流的电路。请帮忙完成下列问题：
（1）在图乙虚线框内画出相应的电路图。
（2）在图甲中改动一根导线，使电流表能直接测出通过两只小灯泡的总电流，请在这根导线上画“×”，并把改动后的导线画出来。

答案：
（1） （2）
