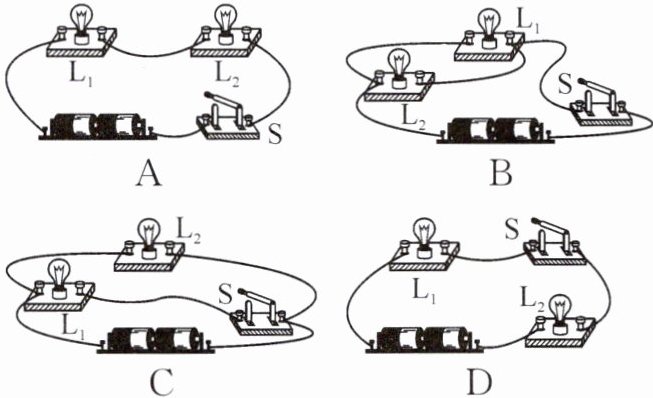

10. 如图所示电路中,开关S能够同时控制两盏灯,且两灯发光情况互不影响的电路是(B)

答案： B

11. 如图所示电路中,若将电源和灯L₁的位置互换,闭合开关S,下列说法正确的是(B)

A.灯L₁、L₂串联
B.灯L₁、L₂并联
C.开关S只控制灯L₁
D.开关S只控制灯L₂

答案： B

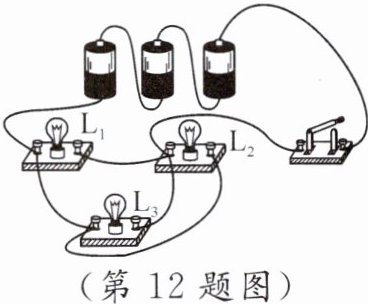

12. 如图所示电路,闭合开关,下列说法正确的是(D)

A.L₁、L₂是串联
B.L₁、L₃是串联
C.L₁、L₂、L₃是串联
D.L₁、L₂、L₃是并联

答案： D

13. 如图所示,要使电路中的灯泡L₂发光,必须闭合的开关是(A)


A.S₂
B.S₂、S₃
C.S₁、S₃
D.S₁、S₂、S₃

答案： A

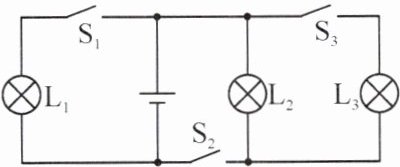

14. 关于如图电路的判断,正确的是(D)

A.只闭合开关S₁时,灯泡L₁、L₃并联
B.只闭合开关S₂时,灯泡L₂、L₃并联
C.只闭合开关S₂、S₃时,灯泡L₂L₃串联D闭合所有开关时,灯泡L₁、L₂并联,L₃被短路

答案： D

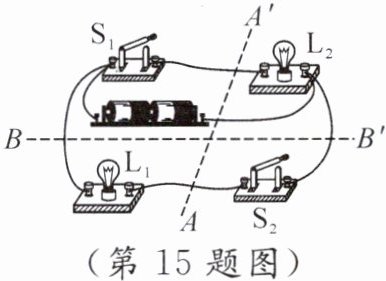

15. 如图,在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明小红分别在不透光挡板(图中未画出)两侧,通过控制灯泡闪光次数来向对方发送不同信息,图中虚线表示可固定挡板的位置。则(B)A. 挡板沿AA'固定,灯泡L₁显示操控开关S₁ 的人所发信息
B. 挡板沿AA'固定,灯泡L₁显示操控开关S₂ 的人所发信息量
C. 挡板沿BB'固定,灯泡L₂显示操控开关S₁ 的人所发信息量D挡板沿BB'固定,灯泡L₂显示操控开关S₂ 的人所发信息量

答案： B

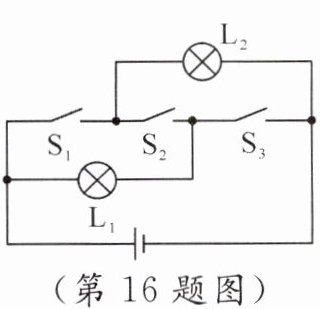

16.(2024·四川自贡)在如图所示的电路图中,闭合开关S₁S₃,断开开关S₂则小灯泡L₁、L₂_并(选填"串"或"并")联;若同时闭合开关S₁、S₂S₃则会造成电路_°_[img]短路

答案： 并 短路

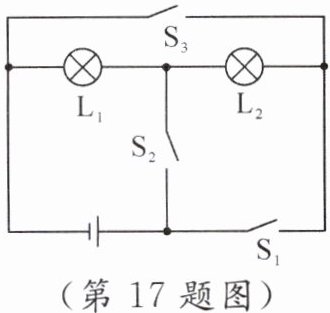

17.如图所示只闭合S₁,灯泡L₁L₂组成_联电路;断开S₁闭合S₂S₃,灯泡L₁L₂组成_联电路;同时闭合S₁S₃,电路会发生_。电源短路

答案： 串 并 电源短路
