8. 如图所示的电路中,电源电压保持不变,开关由断开到闭合,电压表和电流表的示数变化情况是 (B)

A.电压表示数变大,电流表示数不变
B.电压表示数不变,电流表示数变大
C.电压表示数不变,电流表示数不变
D.电压表示数变大,电流表示数变大
]

答案： B

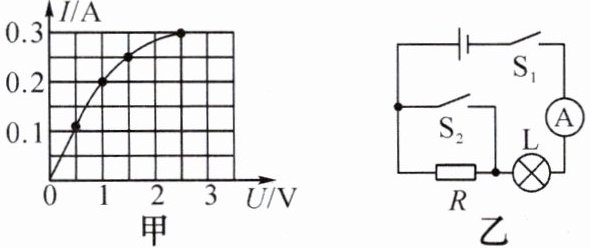

9. 某小灯泡的I-U图像如图甲所示,将它与定值电阻R接入图乙所示的电路中。只闭合开关$S_{1}$,电流表的示数为0.2 A;再闭合开关$S_{2}$时,电流表的示数为0.3 A,则电源电压为2.5V;只闭合开关$S_{1}$时,定值电阻R两端的电压为1.5V。

]

答案： 2.5 1.5

10. 三个定值电阻串联后接在电压恒定的电路两端,其阻值$R_{1}=5\ \Omega$,$R_{2}=10\ \Omega$,$R_{3}=15\ \Omega$。某同学将一只电流表接在$R_{2}$的两端,如图所示,发现其示数为1.5 A。若将电流表的位置改接一只电压表,则电压表的示数为10V,电源电压为30V。
]

答案： 10 30

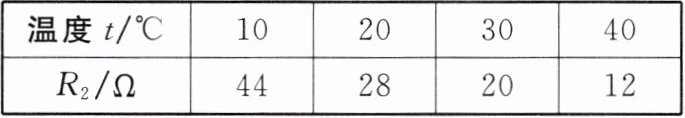

11.（2025·广东深圳模拟）如图是小明设计的监控鱼缸水温的报警器,已知电源电压恒为12 V,$ R_{1}$是以阻值为40 Ω的定值电阻,$R_{2}$是放入鱼缸水中的热敏电阻,其阻值随温度变化的关系如表所示.闭合开关S,当电压表示数达到8 V时,报警器(图未画出)报警。电压表示数为8 V时,求:

(1)通过定值电阻$ R_{1}$ 的电流。
(2)热敏电阻$ R_{2}$ 两端的电压。
(3)此时鱼缸内水的温度。

]

答案： 解:由电路图知,闭合开关S,R₁、R₂串联后接在电路中,电压表测量定值电阻R₁两端电压。
(1)通过定值电阻R₁的电流:I₁=U₁/R₁=8 V/40 Ω=0.2 A;
(2)根据串联电路中电压的规律得,热敏电阻R₂两端的电压:U₂=U-U₁=12 V-8 V=4 V;
(3)根据串联电路的电流规律和欧姆定律得,此时热敏电阻R₂的阻值:R₂=U₂/I₂=U₂/I₁=4 V/0.2 A=20 Ω,根据表格可知,此时鱼缸内水的温度为30 ℃。

12. 如图所示,闭合开关S,移动滑动变阻器滑片P,当电压表 的示数为4 V时,电流表的示数为0 .5 A;当电压表的示数为8 V时,电流表 的示数为0.3 A。则定值电阻$R_{0}$为20Ω,电源电压为14V .
]

答案： 20 14
